EMS61000-2A_靜電槍_30kV_V400
1）EMS61000-2A_靜電放電發生器_30kV_V400（硬體）
2）遠方EMC多模組測試系統軟體V2.00（提供EMS61000-2A功能）

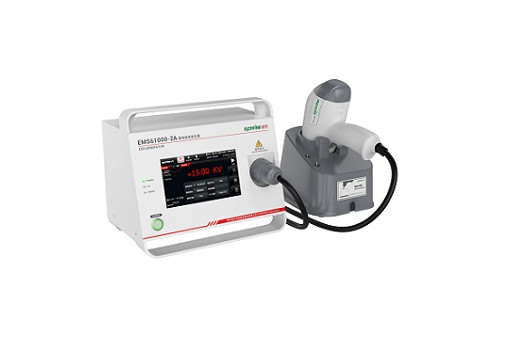

EMS61000-2A智慧型靜電放電發生器是針對靜電放電抗擾度試驗的特點和要求而專門設計的高可靠性靜電放電發生器，通過更換放電模組，可方便的進行IEC模式、HBM模式及MM模式等三種模式試驗。
適用於各類照明電器、電子線路和設備的靜電放電試驗。
符合標準：
IEC61000-4-2
GB/T17626.2
ANSI/ESD STM5.1
ANSI/ESDSTM5.2
GJB128A
GJB1649
GJB548A
IBC747-1
JEDEC EIA/JESD22
MIL-STD-750
MIL-STD-883E/F
2）遠方EMC多模組測試系統軟體V2.00（提供EMS61000-2A功能）
EMS61000-2A智慧型靜電放電發生器是針對靜電放電抗擾度試驗的特點和要求而專門設計的高可靠性靜電放電發生器，通過更換放電模組，可方便的進行IEC模式、HBM模式及MM模式等三種模式試驗。
適用於各類照明電器、電子線路和設備的靜電放電試驗。
符合標準：
IEC61000-4-2
GB/T17626.2
ANSI/ESD STM5.1
ANSI/ESDSTM5.2
GJB128A
GJB1649
GJB548A
IBC747-1
JEDEC EIA/JESD22
MIL-STD-750
MIL-STD-883E/F
產品特點：
1、7寸彩色觸摸屏顯示與操控、智能高效；
2、內置鋰電池供電、可攜式設計、使用方便。
3、主機自觸發、電壓自動漸升掃描，可直接觀測電壓變化過程；
4、電壓峰值30kV；
5、能實現20次/S（放電間隔：0.050s）的放電
6、內置溫度和濕度感測器，顯示現場測試條件
7、可智能識別多種外接放電模組進行 ESD 測試。
8、具有放電檢測功能，放電檢測靈敏度可調。
9、內置檔系統，可方便導出和保存測試報告。
10、RJ45 通信、USB 通信功能。
主要技術指標：
|
放電模型 |
IEC模型 |
|
放電模式 |
接觸放電、空氣放電 |
|
最大放電電壓 |
30kV（通過定制可實現更高電壓) 解析度：0.01kV（0.10kV～30.00kV） |
|
極性 |
正、負 |
|
放電電容/電阻 |
150PF/330Ω標配；（2000Ω/330PF、2000Ω/150PF、330Ω/330PF可選） |
|
放電電流上升時間 |
0.7 ns~1ns(IEC模式) |
|
放電間隔 |
0.050s～30.0s |
|
放電方式 |
手動：按一下放電槍的槍機，進行一次放電 |
|
自動：按照設定的放電間隔連續放電 |
|
|
放電次數 |
當放電間隔大於等於0.1秒時計數範圍為：1～9999； 當放電間隔小於0.1秒時計數範圍為：1～100； |
|
電極 |
圓錐形接觸放電電極及球形空氣放電電極(IEC模式) |
