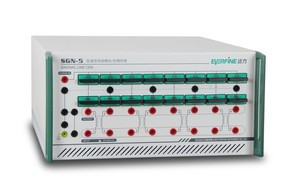

SGN-5_低速信號線耦合/去耦網路_V300
SGN-5 低速信號線耦合/去耦網路是針對電磁相容試驗—符合1.2/50μs、10/700μs浪湧波形抗擾度試驗的特點和要求而專門設計的配套裝置。配合EMS61000-5A/5B/5D雷擊浪湧發生器配合,可完成受試設 備在信號端、通信端的浪湧(衝擊)擾度試驗。
主要技術指標: 1、輸入波形:1.2/50μs;10/700μs;振鈴波(選配)、慢速阻尼振盪波(選配) 2、最大脈衝電壓峰值:7kV 3、耦合模式:1對/2對 非遮罩對稱線(如USB、RS485通訊端口)、4線 非遮罩不對稱線(如RS232、GPIB通訊端口) 4、耦合器件:90V氣體放電管、0.5uF電容 5、數據速率:5Mbit/s 6、網路容量:DC,65V/1A 7、殘餘浪湧電壓:<90V |
