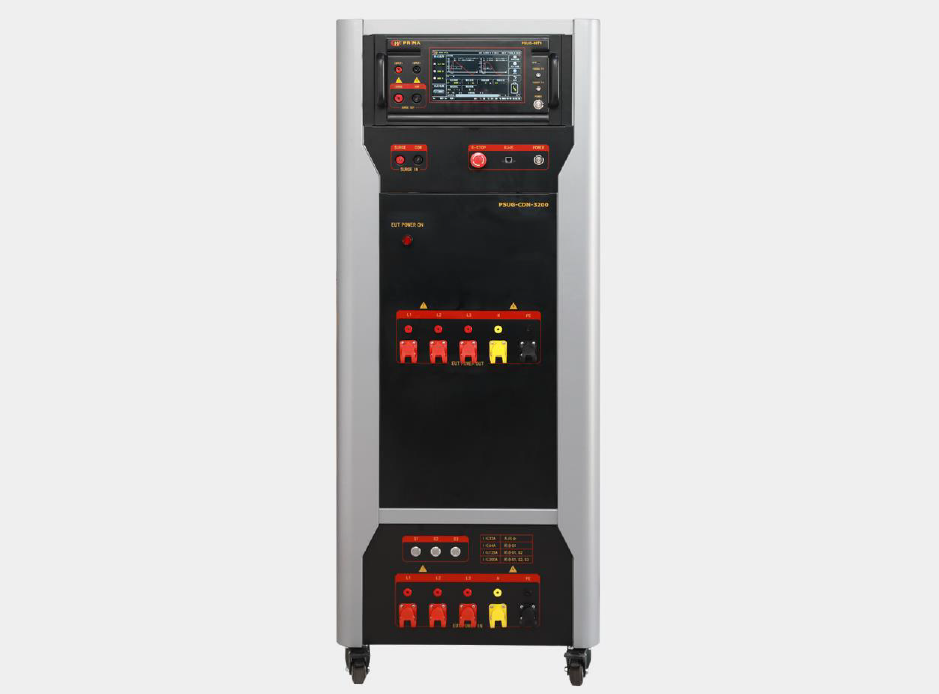

PSUG-10T0 突波模擬器
符合 IEC 61000-4-5標準要求
主要特點 |
．符合 IEC 61000-4-5標準要求。
．觸控螢幕操作與智慧化控制，採用可程式化進口高壓電源，提供穩定可靠的測試性能。
．內建國際標準測試等級及使用者自訂參數，操作簡便。
．內建智慧型耦合/去耦合網路 (CDN)，確保測試過程安全可靠。
．突波注入相位角可設定為非同步模式，亦可於 0～360°範圍內自由設定 。
．具備全自動突波測試及切換功能，無需人工介入。
技術參數 |
| PSUG-10T0 (80A) 參數 | |
| 符合標準 | IEC/EN 61000-4-5 |
| 開路電壓範圍 | 0.5～10 kV ±5%（100 V 步進） |
| 開路電壓波前時間 | 1.2 μs ±10% |
| 開路電壓脈衝持續時間 | 50 μs ±10% |
| 短路電流範圍 | 0.25～5 kA ±10% |
| 短路電流波前時間 | 8 μs ±10% |
| 短路電流脈衝持續時間 | 20 μs ±10% |
| 突波極性 | 正極性／負極性／交替 |
| 相位角 | 同步：0°～360° 可選 |
| 非同步 | |
| 輸出阻抗 | 複合阻抗： |
| 2 Ω（L-N） | |
| 12 Ω（L-PE、N-PE 共模） | |
| 耦合方式 | 差模：18 μF |
| 共模：9 μF／10 Ω | |
| 耦合／去耦合網路（CDN） | PSUG-CDN-3100 內建 |
| 三相五線式 | |
| AC 480 V、80 A | |
| DC 200 V、40 A | |
| 耦合路徑：L-N、L-PE、N-PE、L+N-PE | |
| 自動切換 | |
| 突波次數 | 1～9999 次 |
| 突波間隔 | 3～999 s 可調 |
