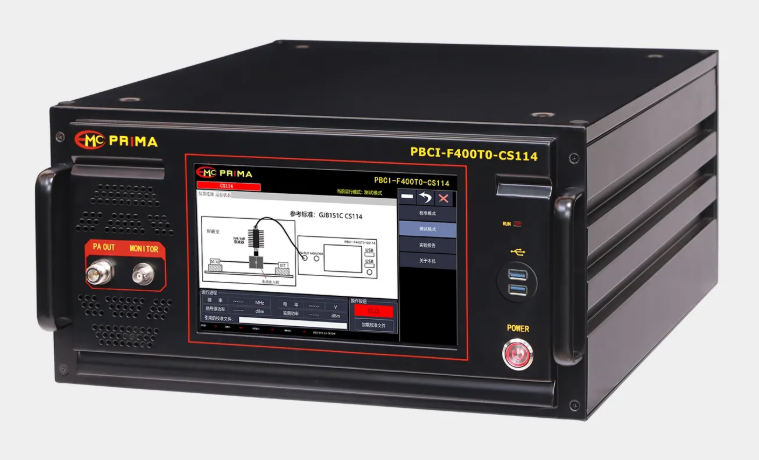

電纜束注入傳導敏感度發生器 PBCI-F400T0-CS114
PBCI-F400T0-CS114 電纜束注入傳導敏感度測試系統是根據 GJB151C CS114 標準的一體化傳導敏感度測試系統，它是一種通過電流注入探頭將干擾信號直接誘導到線束中進行抗擾度測試的方法。
系統符合GJB151C CS114、IEC61000-4-6、ISO11452-4等一系列標準要求。主機內置信號源、功率放大器、功率計。
系統符合GJB151C CS114、IEC61000-4-6、ISO11452-4等一系列標準要求。主機內置信號源、功率放大器、功率計。
主要特點 |
．符合GJB151C CS114/ISO11452-4/IEC61000-4-6最新標準相關要求
．10.1吋工控屏顯示，內置WIN操作系統
．設備主機可滿足大電流注入和射頻傳導抗擾度測試
．內置三通道功率計，可監測正向功率和反向功率
．採用進口程控高壓電源，性能穩定
．體積小，攜帶方便
．系統生成測試測試報告可以通過USB導出
產品標準 |
．GJB151C：2024 CS114
．MIL-STD-461G CS114
．GJB 151B:2013 CS114
．ISO11452-4
．EN/IEC61000-4-6
．GB/T17626.6
．ISO7637-4
技術指標 |
| 電纜束注入傳導敏感度測試系統 PBCI-F400T0-CS114 | ||
| 產品型號 | PBCI-F400T0-CS114 | |
| 頻率範圍 | 4kHz～400MHz | |
| 注入電流 | 40～300mA(鉗注入) | |
| 步進方式 | 線性步進（0.1～100MHz可置） | |
| 比例步進（0.2～10%） | ||
| 輸出功率 | 100W | |
| 駐留時間 | 0.5s～100s可設 | |
| 諧波 | ≤-30 dBc | |
| 輸出接口 | N型（母） | |
| 開機預熱 | 20分鐘 | |
| 訊號源 (內置) | ||
| 輸出頻率 | 4k-3GHz | |
| 輸出功率 | -120dBm～10dBm | |
| 非調制訊號 | 等幅連續波 | |
| 調制模式 | 頻率：1Hz～100kHz | |
| 深度：1～100% | ||
| 輸出接口 | N (母) | |
| 功率放大器（内置） | ||
| 輸出頻率 | 4kHz～400MHz | |
| 最大輸出功率 | +44dBm/100W | |
| 電壓駐波比 | ≤1.5 | |
| 增益 | 最大增益50dB/100W | |
| 1db增益 | 49dB±1dB/80W | |
| VSWR | <1.5:1 | |
| 輸出阻抗 | 50Ω | |
| 輸出接口 | N (母) | |
| 功率計 (内置三通道) | ||
| 測試電平 | -70dBm～+15dBm | |
| 頻率範圍 | 4kHz～500MHz | |
| 電壓駐波比 | ≤1.1 | |
| 精度 | ±0.2dB | |
| 輸入接口 | BNC (母) | |
