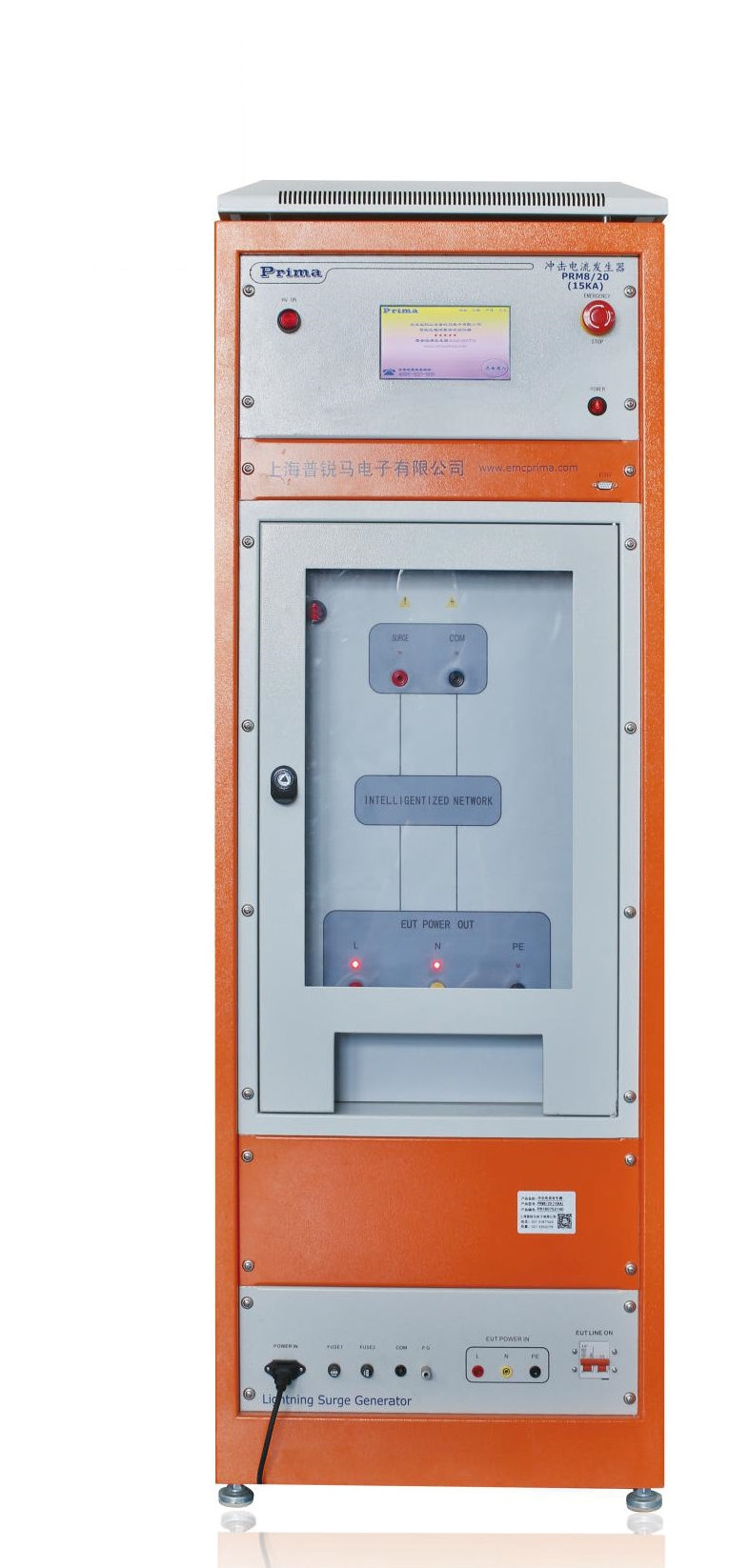

衝擊電流發生器( PRM 8/20（40KA）
- 主要技術指標
衝擊電流輸出波形
- 電流波：8/20s (波形發生器輸出端短路時)
- 輸出電流波形峰值: 5~40kA +/- 10%
- 輸出極性：正或負,正負交替
- 浪湧輸出方式：自動
- 浪湧次數：1~9999次
- 浪湧間隔：40~9999秒
- CDN: 內置單相耦合去耦網路，AC 300V/16A
- 耦合方式：手動
- 構造
- 610×800×1600mm3
- 重量: 100kg
- 正常工作條件
- 環境地溫度：10~35℃
- 相對濕度：10%~65%
- 額定工作電壓：220V ±10% 50/60Hz
- 衝擊電流發生部等效電路
- 輸出電流波形定義
- 前沿時間：T1=1.25T=8µs±20%
- 半峰時間：T2=20µs±20%
