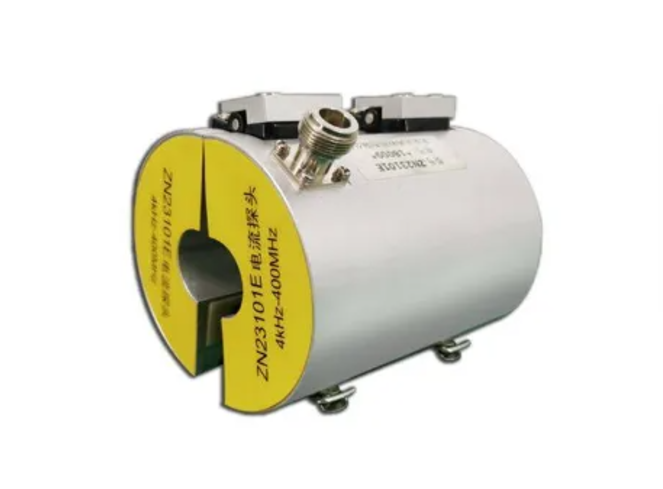

注入探頭ZN23101E
10kHz~400MHz電流注入探頭,主要用於電纜線、連接線、騷擾電流的測量,或用於向電纜線、連接線注入電流。

產品介紹

10kHz~400MHz電流注入探頭,主要用於電纜線、連接線、騷擾電流的測量,或用於向電纜線、連接線注入電流。



技術要求

1溫度:

額定使用範圍:0~40℃

儲存範圍:-40~60℃

2濕度:

額定使用範圍:40℃(20-90)%RH

儲存範圍:50℃90%RH

3大氣壓力強:(860~1060)mbar

機械環境本設備的抗振動、衝擊及運輸性能應符合GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅱ組要求。

頻率範圍:10kHz~400MHz,校準見圖一,注入測試見圖二

衰減係數:請參閱衰減係數表

輸入阻抗:50Ω

輸入插座:N型

承受功率200W(長時間連續工作)

最大承受功率:500W,注入時間:60秒。

外形尺寸及重量:

外形尺寸:140×92(mm)

內徑尺寸:Φ30

重量:1.5kg
