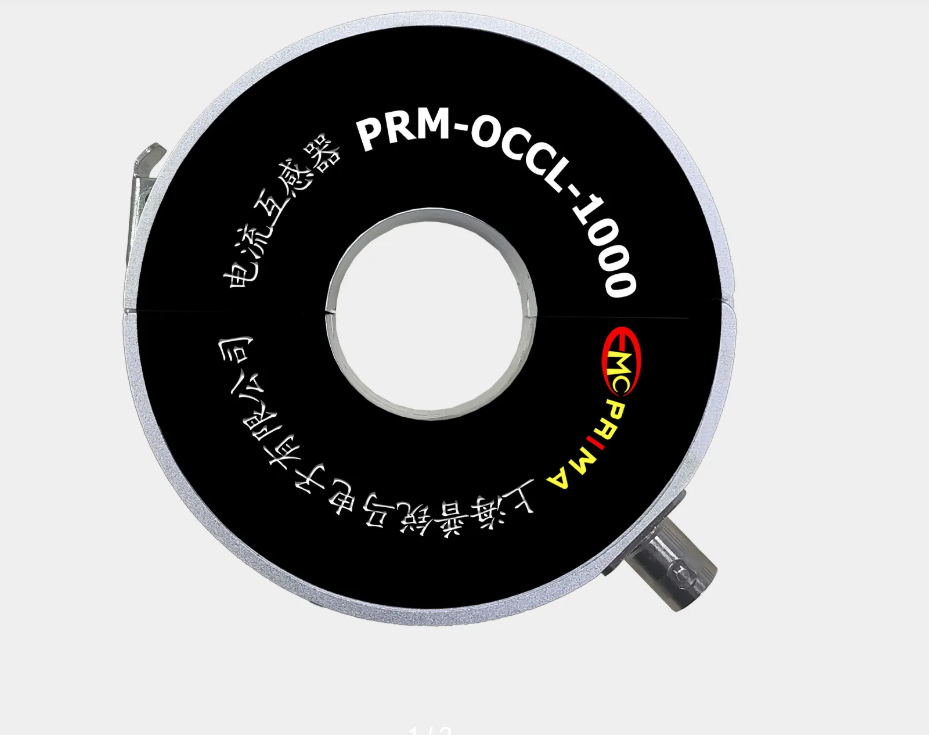

電流互感器PRM-OCCL-1000
PRM-OCCL-1000電流互感器用於10 Hz-20 MHz交變電流及時域脈衝電流的量測。透過電磁耦合方式將時諧訊號電流或脈衝訊號電流以電壓方式傳遞給記錄設備，具有波形無畸變、與電流載體物理隔離等特性。符合各類標準對20 MHz及以下時諧訊號、上升時間小於18 ns瞬態脈衝訊號的測量需求。
技術參數
|
PRM-OCCL-1000 |
PRM-OCCL-100 |
PRM-OCCL-10 |
|
|
靈敏度 |
0.001V/A |
0.01V/A |
0.1V/A |
|
最大峰值電流 |
15000A |
1500A |
1000A |
|
上升時間 |
18ns |
18ns |
18ns |
|
輸出阻抗 |
50Ω |
50Ω |
50Ω |
|
上限頻率(-3dB) |
20MHz |
20MHz |
20MHz |
|
下限頻率(-3dB) |
10Hz |
10Hz |
10Hz |
|
內直徑 |
31mm |
31mm |
21mm |
|
外直徑 |
90.5mm |
83.5mm |
68mm |
|
厚度 |
28mm |
28mm |
22.5mm |
|
接口形式 |
BNC type |
BNC type |
BNC type |
