產品介紹

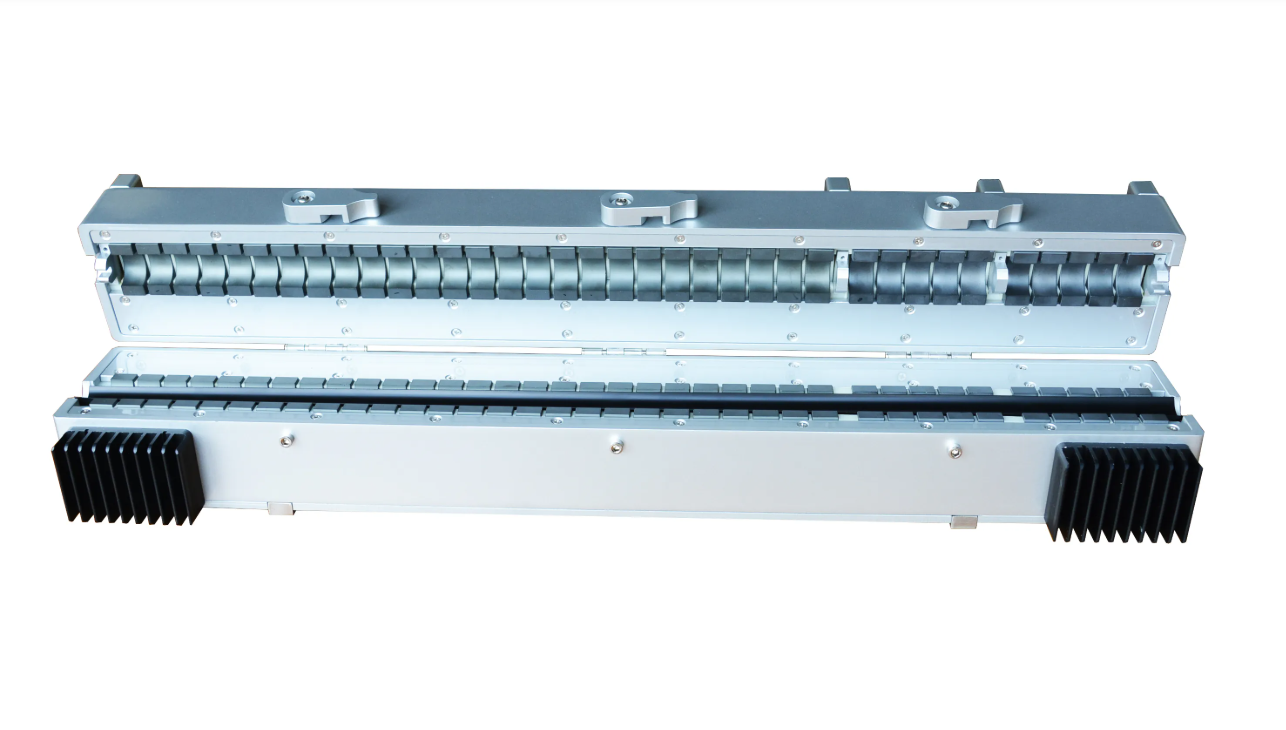

PECL-100電磁鉗符合國標IEC 61000-4-6標準，是偵測射頻感應的傳導騷擾抗擾度的專用產品，把騷擾訊號注​​入到卡槽內電纜組件上，使被測EUT承受國標中所要求的數值。當精確測量時，電磁鉗還配有輔助吸收鉗和校準件。

產品特點

耦合係數，衰減特性如數據表，差異9.5dB±1.5dB；

注入功率最大100W(5分鐘)；

注入頻率150kHz～230MHz；

耦合退耦方向係數大於10dB>10MHz；

可測線直徑：<Ф18mm；

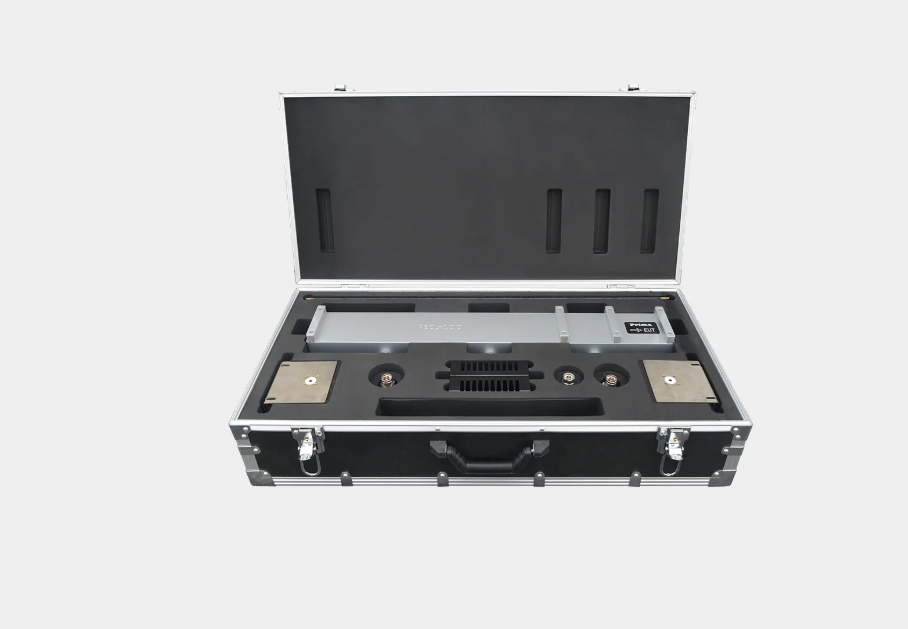

附件

說明書一本

測試電纜一條

100W 6dB衰減器一個

Ф4mm測試棒（725mm） 一根

校準支架兩個

轉接器150Ω/50Ω 兩個

N型50Ω負載5W 一個

技術參數
