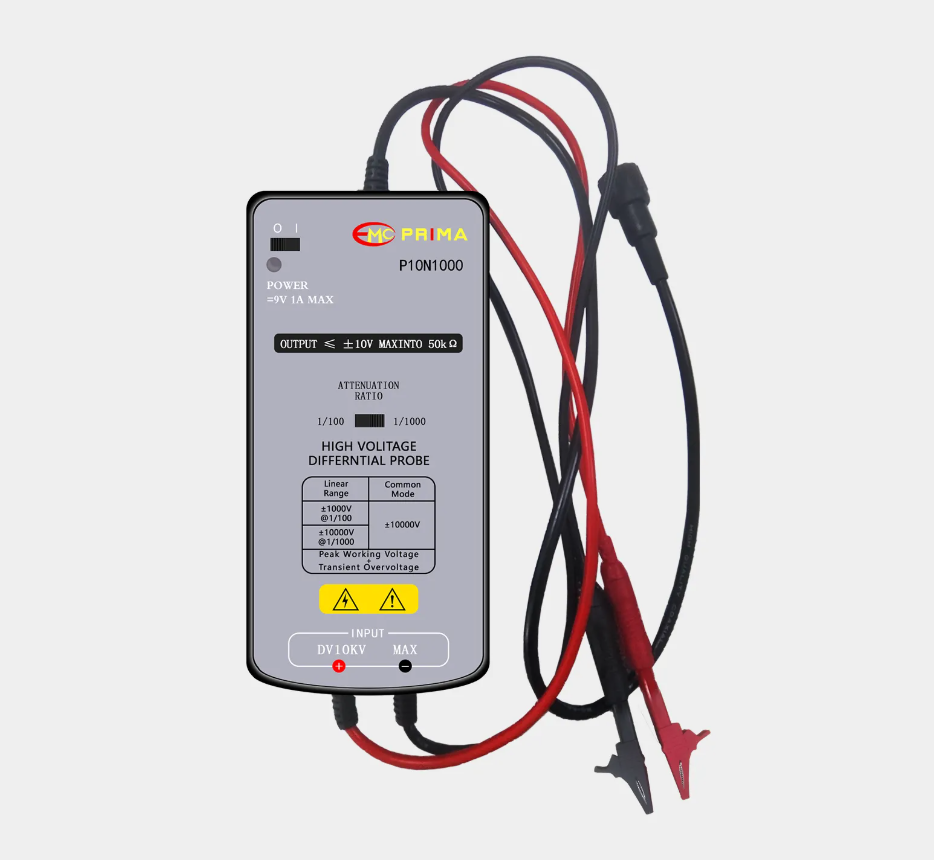

差分探頭P10N1000
P10N1000差動測試棒提供一個安全的儀器給所有的示波器使用，它可以轉換由高輸入的差動電壓(≤10000V PEAK TO PEAK)進人一個低電壓(≤10V)，並且顯示波形在示波器上，使用頻率高達50MHz，非常適合大電力測試、研發、維修使用。 差動測試棒輸出標示是設計在操作示波器1MΩ的輸人阻抗的相對衰減量，當使用50Ω匹配器進衰減量剛好為2倍量。 P10N1000差動測試棒，也建議選購本公司生產的PL-10阻抗轉換器，可以延伸差動測試棒的應用範圍-可以在電錶上觀測更精確的實際測量電壓值(示波器精確度為1% ，數位電錶約精準10倍)。
產品特點
頻寬
DC-50MHz
衰減:X1000
精確度:±2%
輸入電壓範圍(DC+AC PEAK TO PEAK)
10000Vforx1000，(2400V RMS)
允許最高輸入電壓:
最高差動電壓:10000V(DC+AC PEAK TO PEAK)
輸入端及接地端間最高電壓:5KV RMS
輸入阻抗:
差動:24M Ω /1pF
單端到接地端間的輸入阻抗:12MΩ/2.2pF
輸出電壓:≤10V
輸出阻抗:50Ω
上升時間:
7ns for x1000
操作環境及狀況
|
一般狀態 |
使用操作中 |
儲存 |
|
|
溫度 |
+20℃…+300℃ |
0℃…+50℃ |
-30℃…+70℃ |
|
濕度 |
≤70%RH |
10%…85%RH |
10%…90%RH |
(1)尺寸及重量:245mmX84mmX 36mm;
(2)電子安全規範IEC1010-1
雙絕緣
安裝類目III
污遊程度
相關電壓或最大接地:6500VRMS
CE:EN50081-1 及50082-1
將BP-250與N1070A的輸出端連接，並與示波器連接
如有需要先調整示波器上的垂直開關。
將示波器上的衰減率及垂直開關調整到一致的位置，如下表。
注意:電源必須打開。
|
衰減 |
x1000 |
|
輸入電壓(DC+AC PEAK TO PEAK) |
10000v |
實際的垂直偏向是等於衰減乘上示波器上所選擇的
