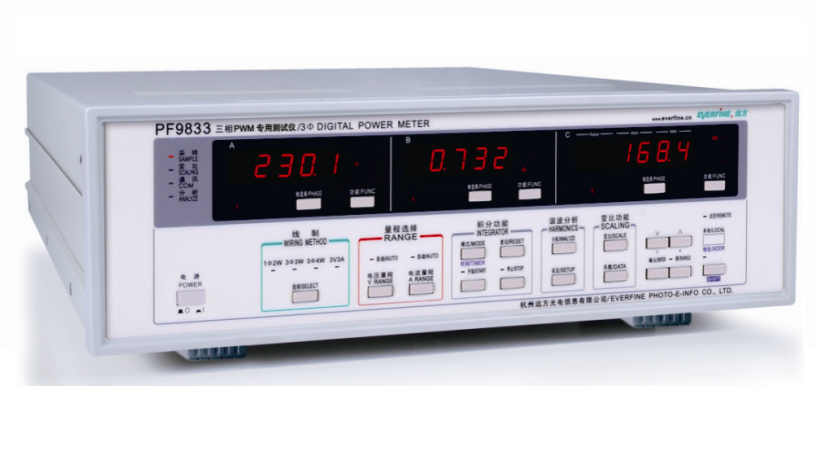

PF9833三相PWM專用測試儀
本儀器專用於PWM波形（脈寬調製波形）的測試，適合15Hz-400Hz頻率範圍，並具備諧波分析功能、電能量測試功能、變比功能，配備通訊接口。適合單相、三相三線製二表法、三相三線製三表法以及三相四線製。

本儀器廣泛應用於各類電機電器、電熱器、變壓器、交流電源、電焊機等生產廠家的生產線、實驗室、質檢部門等。

我要詢問

技術參數：



三窗口顯示

V、A、W、VA、var、PF、Hz、kWh、TIME、deg、ORD、%、CF

輸入電壓

600V/300V/150V

輸入電流

50A/10A/2A

量程切換

自動

頻率範圍

AC:15Hz～400Hz

精度(正弦波)

電壓、電流

功率

15Hz～45Hz

0.6%讀數+ 0.4%量程+1字

1.5%讀數+ 0.5%量程+1字

45Hz～65Hz

0.4%讀數+ 0.1%量程+1字

0.8%讀數+ 0.2%量程+1字

65Hz～400Hz

0.8%讀數+ 0.2%量程+1字

1.5%讀數+ 0.5%量程+1字

精度(PWM波)

30Hz～45Hz

3%讀數+ 2%量程+1字

2%讀數+ 3%量程+1字

45Hz～65Hz

1%讀數+ 1%量程+1字

2%讀數+ 1%量程+1字

65Hz～400Hz

1%讀數+ 2%量程+1字

2%讀數+ 2%量程+1字

諧波分析

可分析電壓電流的總諧波失真和2-50次各次諧波的有效值和相對值

電能量積分模式

標準積分模式、手動積分模式、連續積分模式

積分時間範圍

00.00.00 ～99.59.59

電能量積分範圍

-99999kWh ～999999 kWh

變比功能

外接互感器,電壓/電流/功率變比係數可設置

通訊方式

RS-232接口
