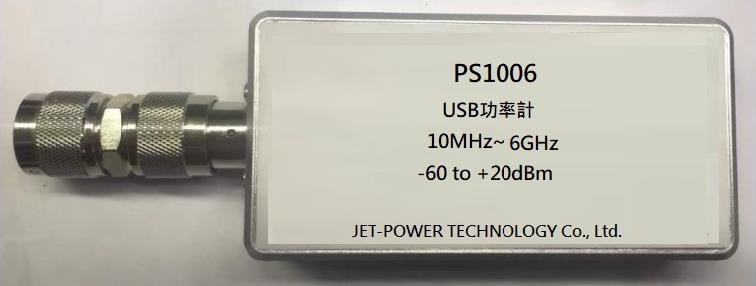

PS1006 功率計
USB功率計用於微波射頻組件及系統功率的測量，具有較大的功率、頻率測量範圍，較高的功率測量精度.USB功率計（PS1006）適用的頻率範圍為10MHz~6GHz，測量功率的動態範圍為-60dBm~+20dBm。
我要詢問

電氣特性： VCC= +5V，TA=+25℃



最小值

典型值

最大值

工作電壓

+4.5V

+5V

+5.5V

工作電流



300mA



頻率範圍

10MHz



6GHz

最小測量功率



-60dBm



最大測量功率



+20dBm



功率精度



±0.5dB



尺寸大小（mm）

160*55*25

極限值

  • 工作電壓：+5.5V
  • 最大輸入功率：+33dBm

測量連接

USB功率計與計算機的連接方式如圖1所示。

  • 將USB功率計信號輸入端口與被測件相連；
  • 將USB功率計的USB端口與計算機的USB口相連；
  • 計算機的IP地址改為“168.1.6”
  • 打開上位機界面，點擊連接，狀態欄下會顯示“已連接”指示，
  • 在上位機頻率框中輸入頻率即可測出對應頻率的功率值

圖一



測試實例

USB功率計頻率設為1GHz，輸入功率為-60dBm ，測試功率值如下：

圖二





注意事項

  • 電源使用USB供電，供電電壓範圍為5±5V
  • 在測試大信號時，注意在前端加上衰減器加以保護
