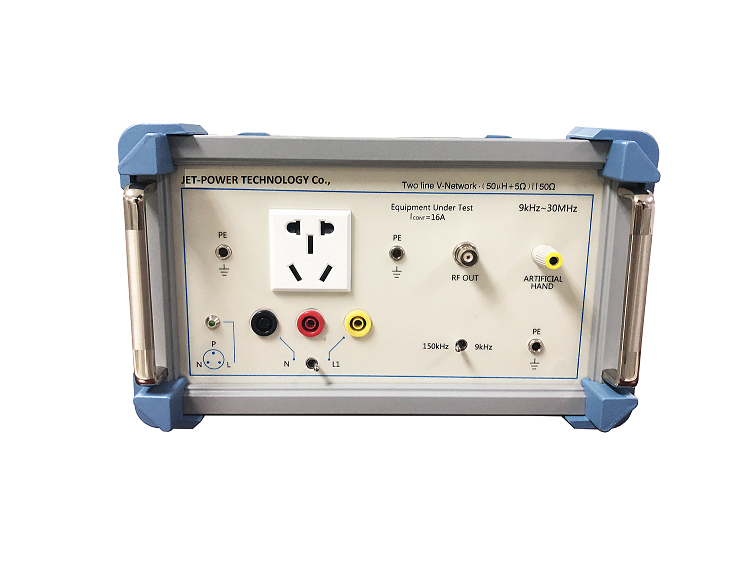

LISN016線路阻抗穩定網路
LISN016是一款50Ω/50uH+5Ω V型線路阻抗穩定網路，它完全符合GB/T 6113.102-2008/CISPR 16-1-2：2006中的要求，支持交流電220V/50Hz。能在9kHz~30MHz射頻範圍內向受試設備提供一定阻抗，並能將試驗電路與供電電路電源上的無用射頻信號隔離開來，進而將騷擾電壓耦合到測量接收機上。
技術指標： TA=+25℃
|
|
最小值 |
典型值 |
最大值 |
|
頻率範圍 |
9kHz |
— |
30MHz |
|
隔離度 |
50dB |
— |
— |
|
阻抗的模 |
5.22Ω |
— |
50Ω |
|
最大允许電流 |
— |
— |
16A |
|
交流輸入電壓 |
— |
220V |
240V |
|
交流電壓頻率 |
— |
50Hz |
— |
|
RF OUT輸出電平 |
— |
— |
9V |
|
類比人工手 |
220pF+510Ω |
||
|
阻抗 |
50Ω/50uH+5Ω |
||
|
尺寸大小（mm） |
252*245.5*132 |
||
注：阻抗的模誤差±20%
