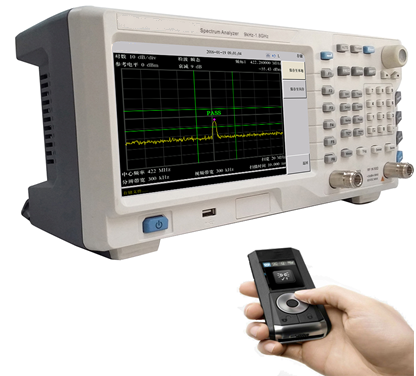

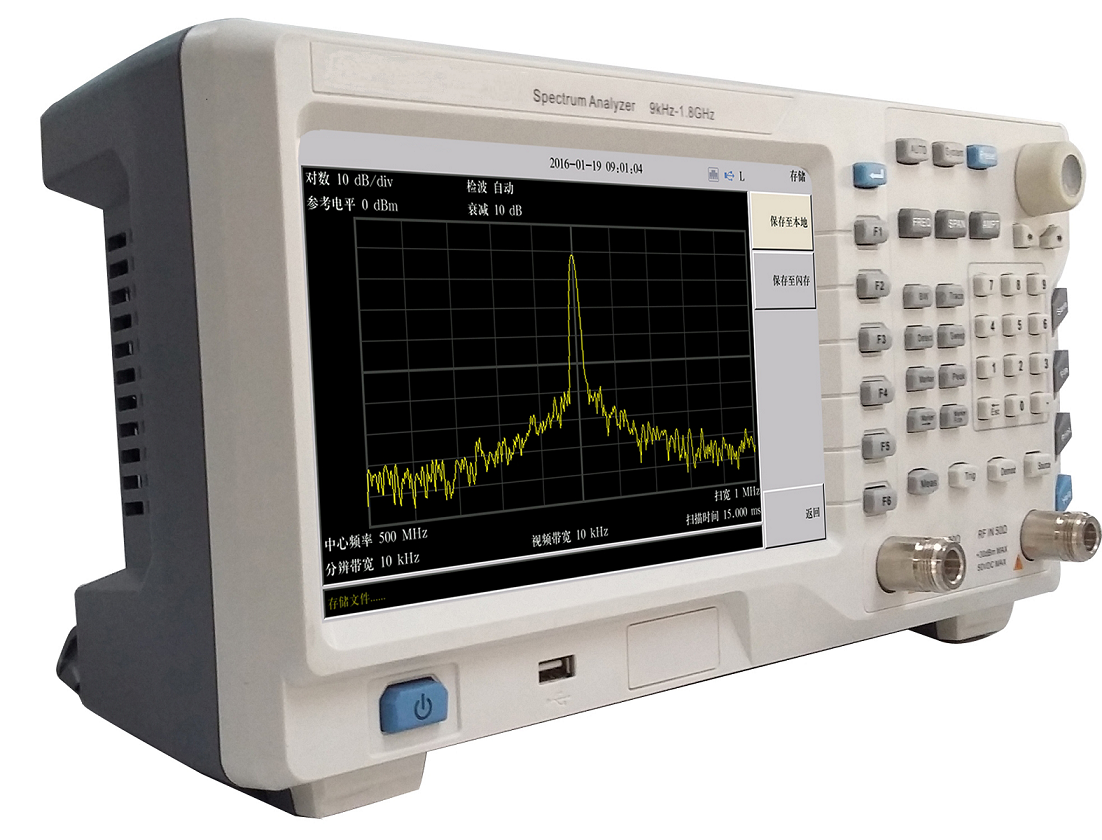

- SA4000系列頻譜分析儀
SA4000 系列頻譜儀作為試驗教學使用時，可以通過自帶的 VGA 接口連接投影儀，直接在畫板上進行投影顯示，省去購買上位機軟體的費用，以最低的成本來實現所需的功能，進一步為您節省預算。
產品特點
- 頻率範圍：9kHz~8GHz/3.6GHz
- 分辨率帶寬 1Hz~3MHz，最佳靈敏度優於-158dBm
- 專利雙源功能，跟蹤源/獨立源任意切換
- 專用瞬態檢波，快速捕獲瞬態信號
- 瀑布圖、調製品質分析、音頻解調等常規和擴展功能
- 場強測量、鑒頻測試、S11 和 S21、信道測量、頻率計數等更多專業選項
- Pass-Fail 等現場檢測告警能力
- 8 寸高亮彩顯，多跡線運算測量
技術指標
|
適用條件 |
給定技術指標適用于以下條件：預熱 30 分鐘，同時儀器處於校準週期內並執行過自校準 |
||
|
型號 |
SA4010B |
SA4030B |
|
|
頻率範圍 |
9kHz~1.8GHz |
9kHz~3.6GHz |
|
|
頻率讀數精度 |
±（頻標讀數×頻率基準精度+ 1%×掃寬+ 10%×RBW+0。5×[掃寬/（掃描點-1）] + 1Hz） |
||
|
內部基準（10MHz） |
老化率 |
<1ppm/年 |
|
|
温漂 |
<0.5ppm （15℃ 至 35℃） |
||
|
分辨率带寬（RBW） |
|||
|
範圍(<10Hz 為選件) |
1Hz 至 500kHz（以 1 至 10 連續步進）、1MHz、3MHz |
||
|
選擇性（60dB/3dB） |
RBW≤500kHz |
<5：1 典型值（數位實現，接近高斯形狀） |
|
|
精度 |
<5% 典型值 |
||
|
視頻帶寬（VBW） |
10Hz 至 3MHz |
||
|
顯示平均噪聲電平（1Hz 分辨率帶寬，射頻衰减器 0dB） |
|||
|
前置放大器關 |
1MHz 至 10MHz <-130dBm 10MHz 至 1GHz <-135dBm 1GHz 至 1.8GHz <-134dBm |
1MHz 至 10MHz <-130dBm 10MHz 至 1GHz <-135dBm 1GHz 至 3.6GHz <-130dBm |
|
|
前置放大器開 |
1MHz 至 10MHz <-150dBm 10MHz 至 1GHz <-155dBm 1GHz 至 1.8GHz <-153dBm |
1MHz 至 10MHz <-150dBm 10MHz 至 1GHz <-155dBm 1GHz 至 3.6GHz <-148dBm |
|
|
相位噪聲 |
|||
|
fc=500MHz |
频偏 30kHz 時為 -90dBc/Hz |
||
|
频偏 100kHz 時為 -100dBc/Hz |
|||
|
频偏 1MHz 時為 -115dBc/Hz |
|||
|
注：典型的 fc=500MHz RBW≤1kHz，取樣檢波，跡線平均次數≥10 |
|||
|
掃描時間 |
|||
|
非零掃寬 |
3ms 至 3000s |
||
|
零掃寬 |
1ms 至 3000s |
||
|
掃描模式 |
連續，單次 |
||
|
觸發 |
|||
|
觸發源 |
自由，視頻，外部 |
||
|
外部觸發電平 |
5V TTL 電平，標稱值 |
||
|
頻率計數器 |
|||||||
|
計數分辨率 |
1Hz、10Hz、100Hz、1kHz |
||||||
|
計數器不確定度 |
頻率讀數×頻率基準精度+計數解析度 |
||||||
|
幅度精度（20℃至 30℃） |
|||||||
|
综合幅度精度（90%） |
輸入信號範圍 0dBm 至-50dBm |
±1.5dB |
|||||
|
幅度 |
|||||||
|
測量範圍fc≥10MHz |
顯示平均噪聲電平 至 +20dBm |
顯示平均噪聲電平 至+27dBm |
|||||
|
最大安全輸入電平 |
平均連續功率 |
+23dBm |
+27dBm |
||||
|
最大直流輸入電壓 |
50Vdc |
50Vdc |
|||||
|
輸入衰减器範圍 |
0 至 30dB，步進為 1dB |
0 至 39dB，步進為 3dB |
|||||
|
1dB 壓縮點 |
+7dBm |
+7dBm |
|||||
|
雜散和剩餘回應 |
|||||||
|
TOI（三階失真） |
>30MHz |
+13dBm |
|||||
|
SHI（二階失真) |
>10MHz |
+30dBm |
|||||
|
輸入相關雜散信號 |
<-60dBc |
||||||
|
剩餘回應 |
<-90dBm |
<-85dBm |
|||||
|
跟蹤信號源（選件） |
|||||||
|
頻率範圍 |
100kHz 至 1.8GHz |
100kHz 至 3.0GHz |
|||||
|
輸出功率 |
-30dBm 至 0dBm 1dB 步 進 |
-30dBm 至 0dBm 1dB 步 進 |
|||||
|
輸出平坦度 |
跟蹤信號源（100kHz 至 1.6GHz）± 3dB |
跟蹤信號源（100kHz 至 3.0GHz）±3dB |
|||||
|
獨立信號源（150MHz 至 1.6GHz）± 3dB |
獨立信號源（150MHz 至 3.0GHz）±3dB |
||||||
|
輸入/輸出 |
|||||||
|
射頻輸入/出 |
N 型陰性（50Ω） |
||||||
|
USB |
設備端：USB 1.1 B 接頭 主控端：USB 2.0 A 接頭 |
||||||
|
LAN |
10/100 Base-T，RJ-45 連接器 |
||||||
|
RS232 |
9 引脚D-SUB（陽頭） |
||||||
|
FM/AM 音頻解調 |
耳機插孔 |
||||||
|
基準輸入/出 |
10MHz，BNC 陰頭 |
輸入功率 0dBm 至 +10dBm |
|||||
|
輸出功率 0dBm±2dB |
|||||||
|
VGA |
800*480，60Hz，15 引脚D-SUB（陰頭） |
||||||
|
外觸發輸入 |
5V TTL 電平（±10V，100mA 最大） |
||||||
|
常用參數 |
||
|
顯示器 |
TFT LCD，8 英寸 |
|
|
重量 |
最大重量 4kg |
|
|
最大尺寸 |
335（W）×162（H）×116（D）mm |
|
|
工作温度 |
0℃至 40℃ |
|
|
存儲溫度 |
-20℃至+70℃ |
|
|
電源 |
輸入電壓範圍 |
100V 至 240V |
|
AC 頻率範圍 |
40Hz 至 60Hz |
|
|
功耗 |
最大 20W |
|
