- CDN016-M2耦合/去耦網路

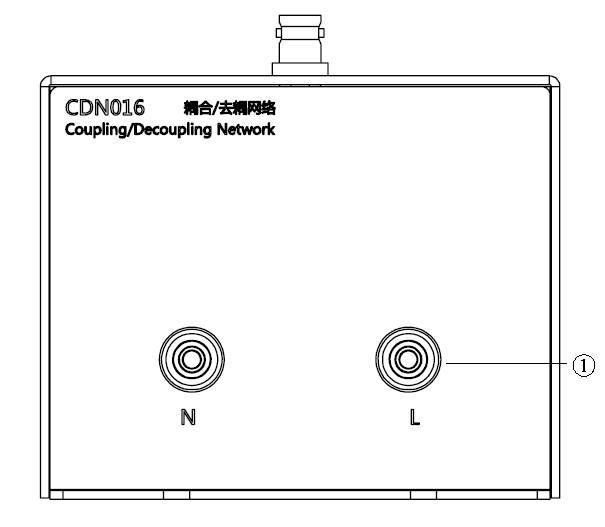

CDN016-M2耦合/去耦網路
耦合/去耦網路是由耦合和去耦兩部分組成，去耦的作用主要是阻隔有用的信號洩漏到供電電源端（Ae埠）同時阻隔電源端的騷擾信號干擾到有用信號。 耦合的作用是把被測設備（EUT埠）的騷擾信號傳輸到信號埠（RF埠）以便測量儀器測量，或者把射頻發射機的電磁騷擾信號傳輸到被測設備。
技術指標： TA=+25℃
|
指標 |
最小值 |
典型值 |
最大值 |
|
|
適用頻率範圍 |
150kHz |
230MHz |
||
|
交流工作電壓範圍 |
0 |
250VAC |
||
|
交流頻率範圍 |
50Hz |
60Hz |
||
|
直流電壓範圍 |
0 |
60VDC |
||
|
交流電流範圍 |
0 |
10A/16A |
||
|
端口阻抗 |
150kHz~26MHz |
130Ω |
150Ω |
170Ω |
|
26MHz~80MHz |
105Ω |
150Ω |
210Ω |
|
|
80MHz~230MHz |
90Ω |
150Ω |
210Ω |
|
|
分壓係數 |
8.5dB |
12.5dB |
||
|
去耦係數 |
20dB |
|||
|
體積 |
240*115.5*97.5mm |
|||
|
重量 |
0.95Kg |
|||
