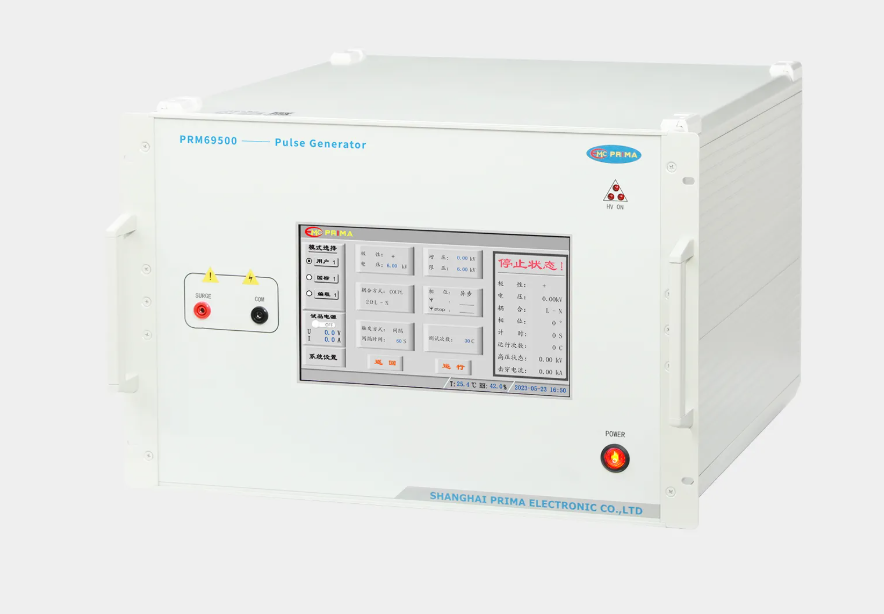

脈衝發生器PRM69500
脈衝產生器PRM69500是嚴格依照GB / T 17626.5和GB/T 15969.2-2008標準要求設計的。主要可以測試1.2/50us的電壓波形，滿足0.5J能量10個定點的測試。設備採用7.0彩色觸控螢幕控制。
產品介紹
脈衝產生器PRM69500是嚴格依照GB / T 17626.5和GB/T 15969.2-2008標準要求設計的。主要可以測試1.2/50us的電壓波形，滿足0.5J能量10個定點的測試。設備採用7.0彩色觸控螢幕控制。
符合標準
GB 4943.1-2011
YD/T1540
IEC60255-5
技術參數
|
PRM69500 |
|
|
波形 |
GB / T 17626.5 GB/T 15969.2-2008 |
|
電壓波形 |
波前時間:1.2us±30% 半峰值時間:50us±20% |
|
測試電壓範圍 |
0.2KV-7KV±10% 滿足能量0.5J±20%的電壓檔位（500V,800V,850V,1360V,1500V,2500V,2550V,4000V,4250V,6800V）設定對應主電壓時，設備切換到自動迴路 |
|
源輸出阻抗 |
500Ω |
|
輸出極性 |
正、負、正負交替 |
|
觸發方式 |
間隔 |
|
次數 |
1-9999 次 |
|
間隔 |
10-9999S |
|
網路 |
無 |
|
工作電源 |
AC220V 50/60Hz |
|
最大功耗 |
250W |
|
儀器工作狀態指示 |
前面板LED指示，7吋觸控螢幕顯示 |
|
儀器接地連接方式 |
使用接地線 |
|
溫度範圍 |
5-40℃ |
|
濕度範圍 |
相對濕度不大於80%，且無凝露 |
|
氣壓範圍 |
70kPa-110kPa |
|
機殼尺寸 |
7U*550 |
|
保護程式 |
高壓即時監控顯示，高壓失控自動進入保護程序，設備停止運作 高壓異常自動進入保護程序，設備停止運作 |
