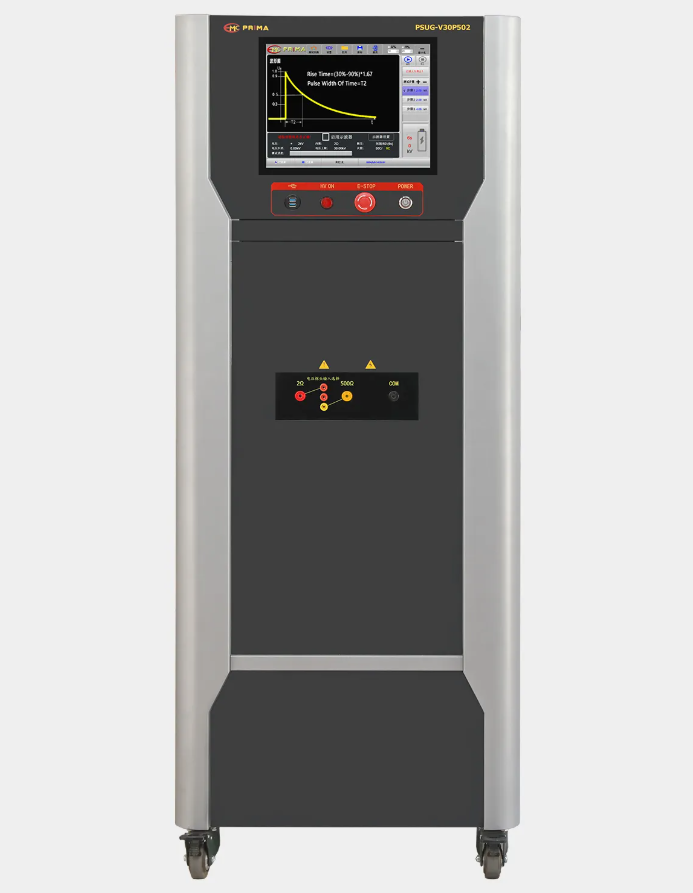

衝擊電壓產生器PSUG-V30P502
PSUG-V30P502 衝擊電壓產生器模擬開關切換和自然界雷擊所產生的浪湧,用以評定電氣和電子設備電源線和內部結構在經受來自這兩者所引起的高能量瞬變乾擾時的性能,其性能指標符合IEC14048和GB/T17627等相關標準的要求。本儀器採用windows作業系統，可自訂儲存檔案的路徑。
產品介紹
PSUG-V30P502衝擊電壓產生器模擬開關切換和自然界雷擊所產生的浪湧,用以評定電氣和電子設備電源線和內部結構在經受來自這兩者所引起的高能量瞬變乾擾時的性能,其性能指標符合IEC14048和GB/T17627等相關標準的要求。本儀器採用windows作業系統，可自訂儲存檔案的路徑。
符合標準
IEC14048
GB/T17627
產品特點
人體工學設計
14吋工業觸控螢幕控制
極性任意轉換
中英文可切換
出色的工藝，經久耐用
內建電壓電流探頭
具有波形顯示、分析、成圖
可自由設定測試參數，自動計算各波形數據
最高測試電壓可達30kV
功能強大，可滿足客戶的更多測試要求
海量的用戶自設定模式
技術參數
|
通用參數 |
|
|
顯示螢幕 |
12吋工業觸控螢幕 |
|
工作電源範圍 |
AC 220V ± 10% 50/60Hz |
|
通訊方式 |
RJ45(選配) |
|
環境溫度 |
15℃～35℃ （操作條件） |
|
環境濕度 |
30%～60% （操作條件） |
|
大氣壓力 |
86kPa～106 kPa （操作條件） |
|
儀器功率 |
500W |
|
儀器尺寸 |
800mm*665mm*1700mm |
|
儀器重量 |
120kg |
|
儀器工作狀態指示 |
前面板LED指示燈 |
|
雷擊突波發生器PUSG-V30P502
|
|
|
符合標準 |
IEC14048 GB/T17627 |
|
開路電壓波 |
0.5 kV ～ 30 kV± 10% |
|
電壓解析度 |
10 V |
|
步進電壓 |
0～2.50 kV |
|
步進電壓分辨率 |
10 V |
|
上升時間 |
1.2 μs±30% |
|
持續時間 |
50 μs±20% |
|
儀器內阻 |
2Ω、500Ω |
|
輸出極性 |
正、負、先正後負、先負後正 |
|
間隔時間 |
10s～9999s（最短時間取決於實驗電壓） |
|
實驗次數 |
1～9999次 |
|
觸發方式 |
間隔觸發 |
