產品介紹

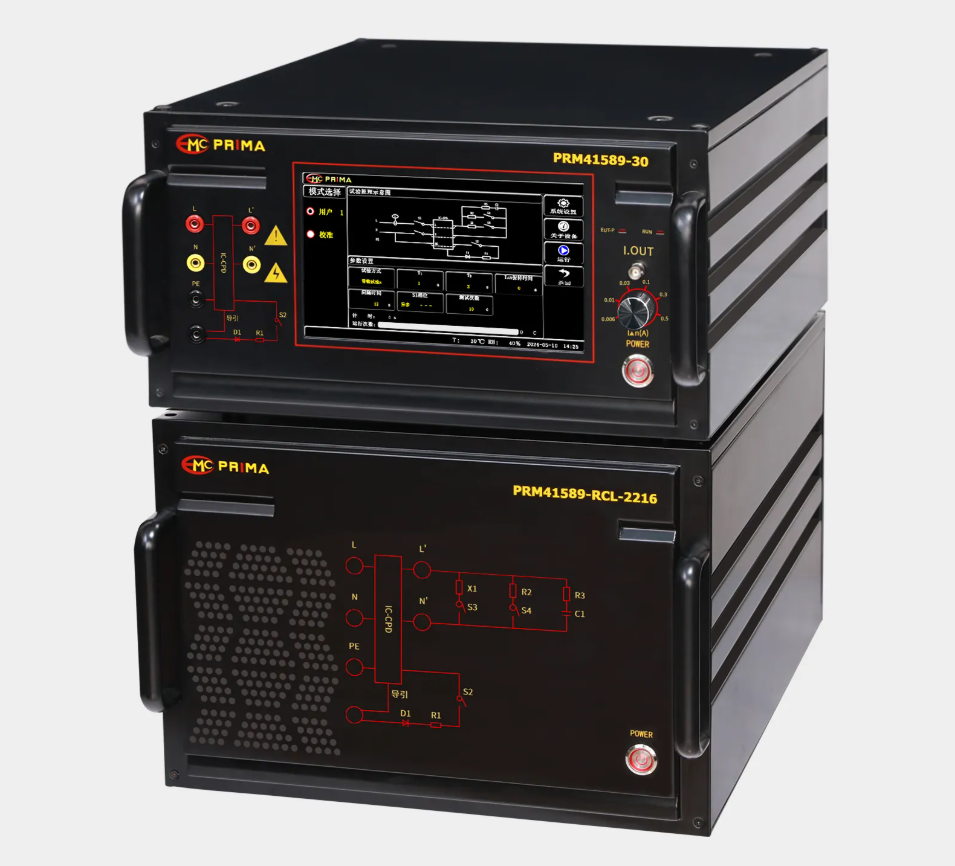

PRM41589-30是針對電動車模式2充電的纜上控制與保護裝置（IC-CPD）的剩餘動作電流耐久性測試的要求而專門設計的，用於評估（IC-CPD）的剩餘動作電流耐久性提供一個評定依據。產品完全符合並超越GB/T41589-2022最新標準要求
產品特點
人體工學設計
10.1吋彩色工控螢幕控制
中英文可切換
出色的工藝，經久耐用
RJ45接口，可遠端（選配）
內建溫濕度和時間顯示
內建電流互感器，可用來監控電流
技術參數
|
湧入電流耐久性產生器PRM41589-30參數 |
|
|
符合標準 |
GB/T 41589-2022、IEC 61851-1、GB/T 40820-2021、NB/T 42077-2016、IEC 62752-2016、IEC 62955、CNS 62752-20 |
|
90°相角處湧入電流 |
電流峰值（200±10）A |
|
|
電流上升時間tr（10%～90%的峰值）小於20μs |
|
|
電流達到峰值後30μs～50μs內下降至（66±3）A |
|
額定電流 |
16A(電流波形為正弦波) |
|
預充電流 |
30A |
|
三種試驗方式 |
帶載試驗a、帶載試驗b、接通試驗 |
|
湧入電流適配網路PRM41589-RCL-2216參數 |
|
|
帶載能力 |
AC MAX 220V/16A; |
|
通用參數 |
|
|
顯示螢幕 |
10.1吋觸控螢幕 |
|
工作電源範圍 |
AC 220V ± 10% 50/60Hz |
|
通訊方式 |
RJ45(選配) |
|
EUT電源電壓注入 |
橡膠頭輸入 |
|
環境溫度 |
15℃～35℃ （操作條件） |
|
環境濕度 |
30%～60% （操作條件） |
|
大氣壓力 |
86kPa～106 kPa （操作條件） |
|
儀器功率 |
200W |
|
儀器尺寸 |
230mm*450mm*570mm（主機 |
|
|
311mm*450mm*570mm（網路） |
|
儀器重量 |
22kg （主機） |
|
|
25.7kg （網路） |
|
儀器工作狀態指示 |
面板LED指示燈 |
|
剩餘動作電流IΔn（A） |
0.006、0.01、0.03、0.1、0.3和0.5六個檔位可透過面板上的旋鈕開關調節 |
|
工作電源 |
AC 220V ±10% 50/60hz |
