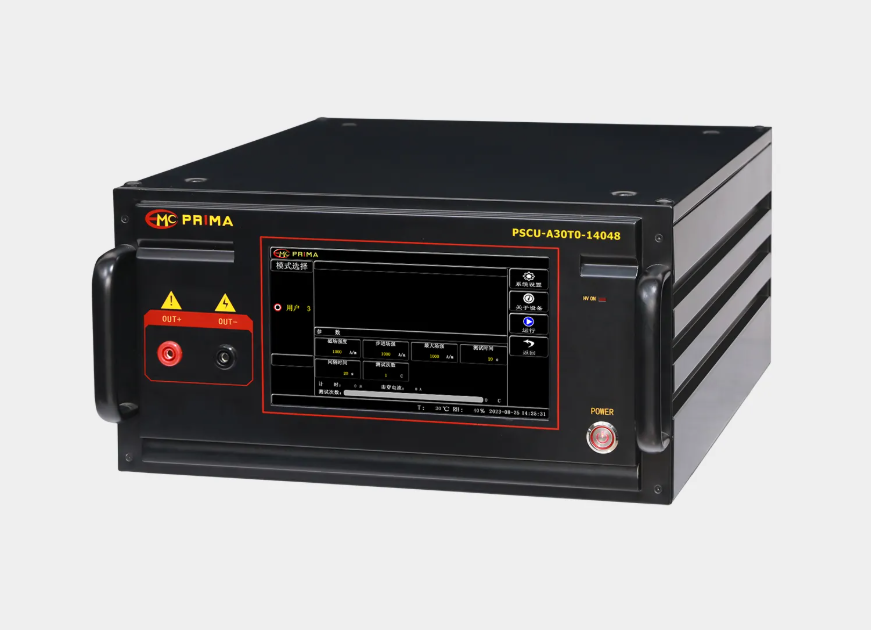

振鈴波衝擊電流試驗儀PSCU-A30T0-14048
突波電流產生器符合GB14048.2-2008/GB16916.1/GB16917.1低壓開關設備及控制設備第2部分：斷路器等相關標準。儀器用於模擬一個0.5us/100kHz和一個8us/20us的突波電流波。以便在實驗室內驗證由於衝擊電壓引起的突波電流時CBR抗誤脫扣的性能。從而對標準中所提到的斷路器的抗擾度進行評估。
產品概述
突波電流產生器符合GB14048.2-2008/GB16916.1/GB16917.1低壓開關設備及控制設備第2部分：斷路器等相關標準。儀器用於模擬一個0.5us/100kHz和一個8us/20us的突波電流波。以便在實驗室內驗證由於衝擊電壓引起的突波電流時CBR抗誤脫扣的性能。從而對標準中所提到的斷路器的抗擾度進行評估。
產品標準
GB14048.2-2008
GB16916.1
GB16917.1
技術參數
|
PSCU-A30T0-14048 |
|
|
符合標準 |
GB14048.2/ GB16917.1 |
|
電流波形 |
電流波：50A-250A(±5%) 波前時間:0.5us30% 電流波週期:10us±20% 衰減比：約為前一波形60% 震盪頻率：100KHZ |
|
輸出極性 |
正、負、正負交替 |
|
觸發方式 |
間隔 |
|
次數 |
1-9999 次 |
|
間隔 |
10-9999S |
|
工作電源 |
AC220V 50/60Hz |
|
保險絲 |
6A |
|
儀器工作狀態指示 |
前面板LED指示，7吋觸控螢幕顯示 |
|
儀器接地連接方式 |
使用接地線 |
|
溫度範圍 |
5-40℃ |
|
濕度範圍 |
相對濕度不大於80%，且無凝露 |
|
氣壓範圍 |
70kPa-110kPa |
|
機櫃尺寸 |
480*550*175mm |
