產品特點
    EUT 直流負載能力DC 1000 V 100A/200 A

    EUT 交流負載能力AC 690 V 100A/200 A三相五線

    過電流保護

    大功率航空插頭，安全可靠

    內建國際標準等級參數，操作方便

    內建溫濕度顯示，時間顯示,即時高壓顯示

    脈衝注入相位角度非同步或0-360°自由設定

    脈衝頻率最高可達1200kHz，頻率可實現遞增

    內建RJ45接口，可選配測控軟體實施遠端控制

    海量的使用者自設定模式、符合複雜測試條件的多種程式模式

符合標準

    IEC/EN61850-3【變電站中的通訊網路與系統第3部分:通用要求】

    ANSI/IEEE C62.41【低電壓交流電源電路中突波電壓的IEEE建議規則】

    GB/T 17626.4/IEC 61000-4-4【電磁相容試驗與測量技術電快速瞬變脈衝群抗擾度試驗】

    IEC/EN61000-6-1【電磁相容性第6-1部分:通用標準住宅、商業和輕工業環境抗擾度標準】

    EC/EN 60601-1-2【醫用電氣設備第1一2部分:基本安全和主要性能的通用要求並行標準:電磁幹擾要求和試驗】

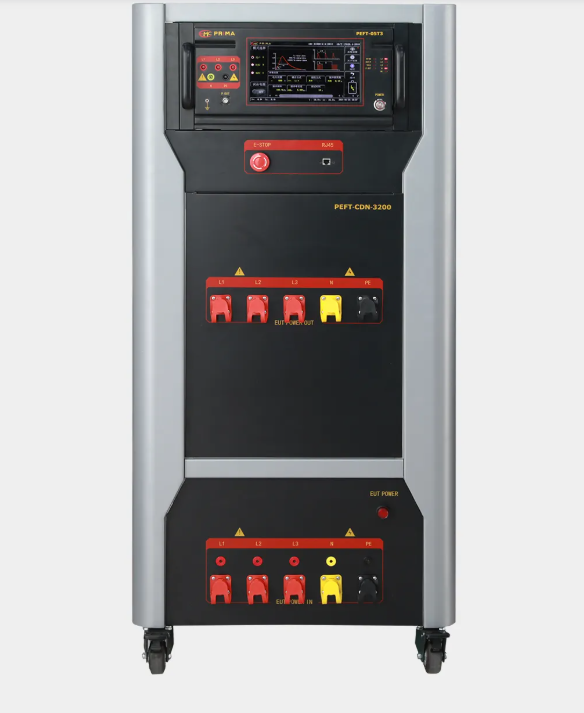

高壓高功率脈衝群耦合去耦網路PEFT-CDN-3100/3200-690參數

脈衝電壓輸出範圍:200V～5000V±10%

電壓輸出分辯率:1V

脈衝電壓增壓範圍:0V～5000V

電壓增壓分辯率:1V

輸出電壓精度:＜±10%

輸出極性:正/負，先正後負，先負後正

溫濕度:內建溫濕度計，記錄和保護功能

源阻抗:50Ω

上升時間:5ns±30%

持續時間:

50ns±30% 50Ω負載

35ns～150ns 1000Ω負載

頻率範圍:0.1kHz～1200kHz

頻率分辨率:0.1kHz

標準頻率:5kHz、100kHz

脈衝群持續時間:0.001～2550.000ms可調 （脈衝個數相應顯示）

脈衝群週期:典型 300ms （ 0.15～99.99 s 可調，調節精度 0.01s ）

測試持續時間:1s～9999s

直接輸出方式:透過高壓同軸連接器

相位同步:0°～359°（45 HZ～ 65 HZ）(同步、自動、非同步）

耦合:

內建三相耦合去耦網絡

UAC MAX 690V/100A/200A UDC MAX 1000V/100A/200A

通用參數

顯示螢幕:10.1吋觸控螢幕

語言:中文、英文切換

工作電源:AC 220V ± 10% 50/60Hz

EUT電源電壓注入:航空插頭DF35-3

通訊方式:RJ45

環境溫度:15℃～35℃ （操作條件）

相低濕度:30%～60% （操作條件）

氣壓範圍:86kPa～106 kPa （操作條件）

儀器功率:200W

外形尺寸:1700mm*770mm*650mm

重量:80kg

儀器工作狀態指示:前面板LED指示燈亮紅色
