產品特點
1.EUT 直流負載能力DC 1000 V 100A/200 A
2.EUT 交流負載能力AC 690 V 100A/200 A三相五線
3.過電流保護
4.大功率航空插頭，安全可靠
5.內建國際標準等級參數，操作方便
6.內建溫濕度顯示，時間顯示,即時高壓顯示
7.突波注入相位角度非同步或0～359°自由設定
8.突波測試方式全檔位自動切換，無須人為操作
9.內建RJ45接口，可選配測控軟體實施遠端控制
10.海量的使用者自設定模式、符合複雜測試條件的多種程式模式
符合標準
IEC/EN60664【協調低壓系統(網路)中的設備隔離】
GB/T17626.5/IEC61000-4-5【突波(衝擊)抗擾度試驗】
ITU K20【電信交換設備對過電壓與過電流的抵抗能力】
ANSIC62.41/45【低電壓交流電源源電路中電湧電壓建議規則】
GB/T16927.1【電壓試驗技術第1部分：一般定義及試驗要求】
IEC/EN 61643-1【連接到低壓配電系統的電湧保護裝置.要求與試驗】
ITU K44【暴露於過電壓和過電流的電信設備的電陽率試驗基本建議標準】
ITU K45【接入網和幹線網路中安裝的電信設備對過電壓和過電流的耐受能力】
IEC/EN 61010【測量、控制和實驗室用電氣設備的安全要求第1部分:一般要求】
技術參數
|

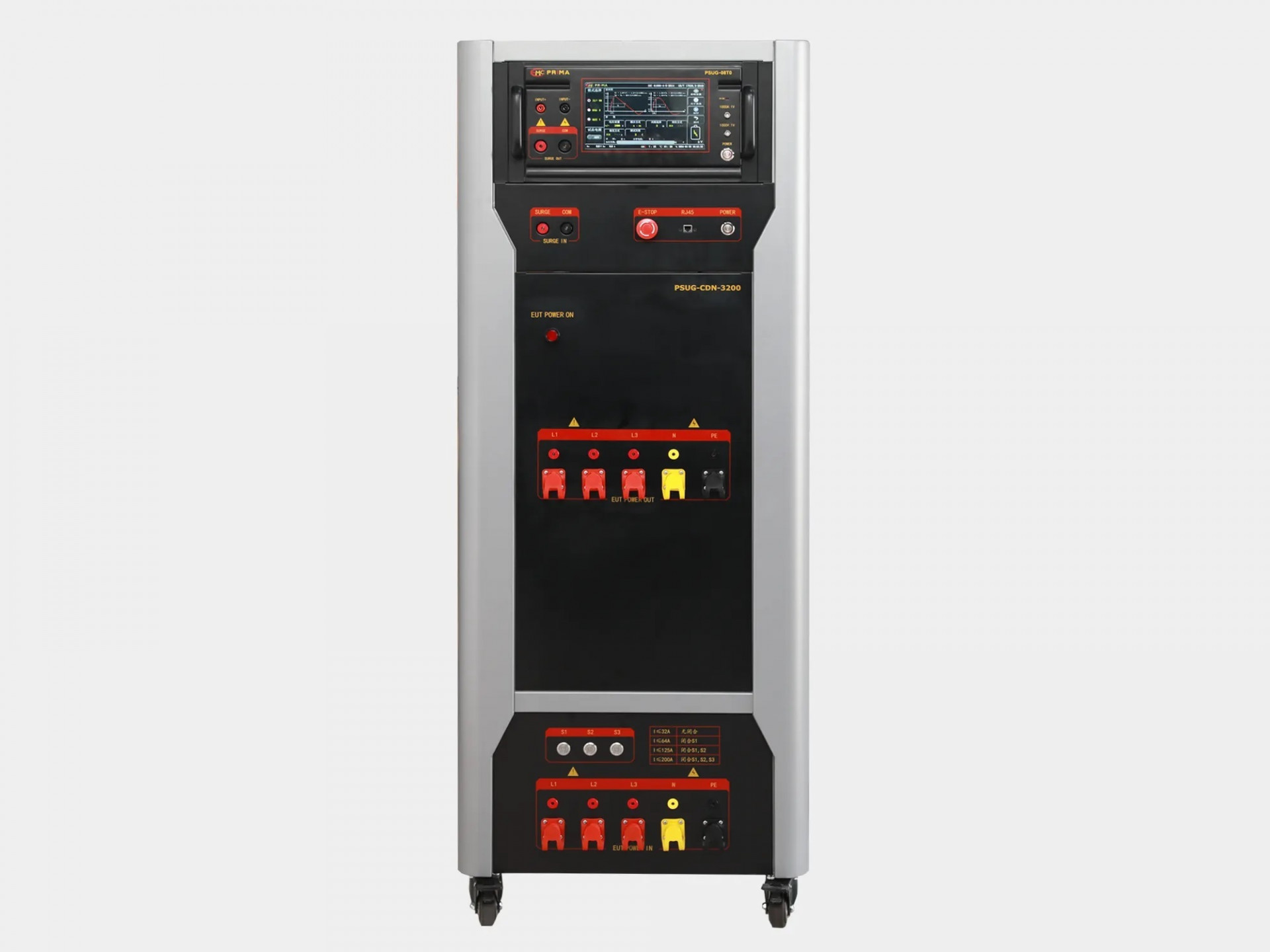

高壓高功率雷擊突波耦合去耦網路PSUG-CDN-3100/3200-690參數 |
|||||
|
開路電壓波 |
200 V ～ 8000 V± 10% |
||||
|
電壓解析度 |
1 V |
||||
|
短路電流波 |
100 A～4000A ±10% |
||||
|
輸出極性 |
正/負，先正後負，先負後正 | ||||
|
源輸出阻抗 |
2 Ω |
||||
|
步進電壓 |
0～8000V |
||||
|
間隔時間 |
5s～9999s（最短時間取決於實驗電壓） |
||||
|
試驗次數 |
1c～60000c |
||||
|
相位同步 |
0°～359°（50 HZ或60 HZ）(同步、不同步） |
||||
|
觸發方式 |
手動、外部、間隔觸發 |
||||
|
開路條件下的突波電壓參數 |
耦合阻抗（波前時間1.2μs±30%） |
||||
|
18uF（線-線） |
9uF+10Ω（線-地） |
||||
|
|
峰值電壓 |
持續時間 |
峰值電壓 |
持續時間 |
|
|
額定電流≤16A |
±10% |
50μs+10μs/-10μs |
±10% |
50μs+10μs/-25μs |
|
|
16A＜額定電流≤32A |
±10% |
50μs+10μs/-15μs |
±10% |
50μs+10μs/-30μs |
|
|
32A＜額定電流≤63A |
±10% |
50μs+10μs/-20μs |
﹢10%/-15% |
50μs+10μs/-35μs |
|
|
63A＜額定電流≤125A |
±10% |
50μs+10μs/-25μs |
﹢10%/-20% |
50μs+10μs/-40μs |
|
|
125A＜額定電流≤200A |
±10% |
50μs+10μs/-30μs |
﹢10%/-25% |
50μs+10μs/-45μs |
|
|
短路條件下的突波電流參數 |
耦合阻抗（波前時間1.2μs±30%） |
||||
|
18uF（線-線） |
9uF+10Ω（線-地） |
||||
|
波前時間 |
Tf=1.25*Tr=8μs±20% |
Tf=1.25*Tr=2.5μs±30% |
|||
|
持續時間 |
Td=1.18*Tw=20μs±20% |
Td=1.04*Tw=25μs±30% |
|||
|
通用參數 |
|||||
|
顯示螢幕 |
10.1寸液晶螢幕 |
||||
|
語言 |
中文、英文切換 |
||||
|
工作電源 |
AC 220V ± 10% 50/60Hz |
||||
|
通訊方式 |
RJ45 |
||||
|
EUT電源電壓注入 |
航空插頭DF35-3 |
||||
|
環境溫度 |
15℃～35℃ （操作條件） |
||||
|
相低濕度 |
30%～60% （操作條件） |
||||
|
氣壓範圍 |
86kPa～106 kPa （操作條件） |
||||
|
儀器功率 |
200W |
||||
|
外形尺寸 |
1700mm*770mm*650mm |
||||
|
重量 |
130kg |
||||
|
儀器工作狀態指示 |
前面板LED指示燈亮紅色 |
||||
