產品介紹

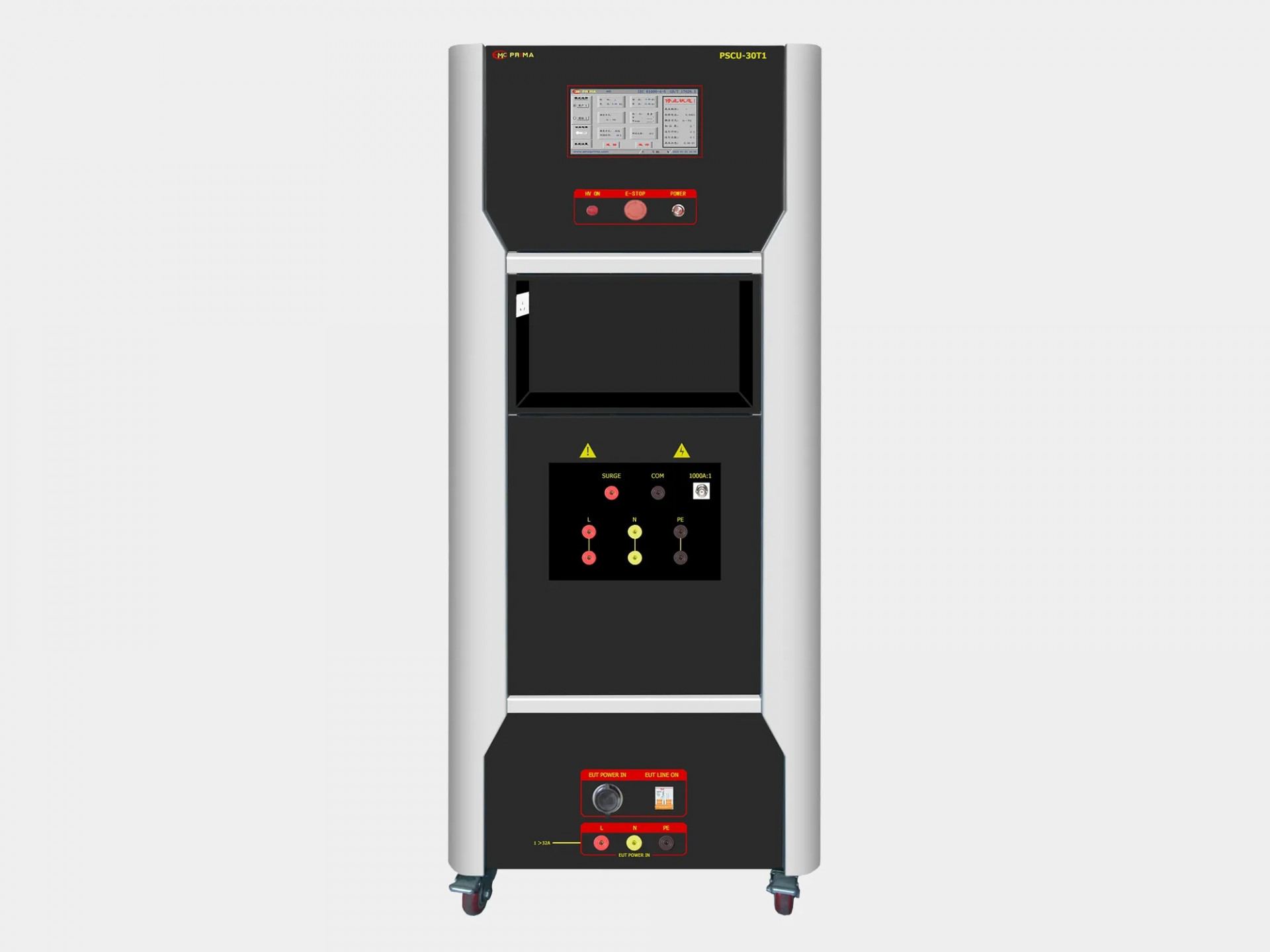

PSCU-30T1衝擊電流產生器用於非線性電阻片通流容量試驗的衝擊方波電流源，主要用來考核在過電壓情況下非線性電阻片耐受長時間衝擊電流的能力。是針對30KA及以下的8/20衝擊電流專門設計的智慧型試驗設備。

    技術參數

衝擊電流產生器:PSCU-30T1

符合標準:IEC61000-4-5 GB/T17626.5

開路電流波:3kA～±30.00kA ±10%

電流解析度:10A

上升時間:8us±10%

輸出極性:（+）單正極性、（-）單負極性、（+/-）先正極性後負極性、（-/+）先負極性後正極性

步進電流:0.00～2.50kA

重複率（單次脈衝時間）:10s～9999s（最短時間取決於實驗電流）

實驗次數:1~9999c

觸發方式:手動觸發、自動觸發、間隔觸發

    耦合去耦網絡

去耦帶載能力:AC 220V, 50A; DC 110V, 50A

耦合投切方式:手動

相位同步:0°～359°（45 Hz～65 Hz）(同步、非同步）

    通用參數

工作電源範圍:AC 220V ±10% 50/60Hz

通訊方式:RJ45

儀器工作狀態指示:前面板LED指示、LCD顯示

儀器接地連接方式:使用接地線

儀器功率:1000W

機殼尺寸:55*mm*700mm*1700mm

環境溫度:15 ℃～35 ℃

相對濕度:30%～60%

大氣壓力:86 kPa～106 kPa
