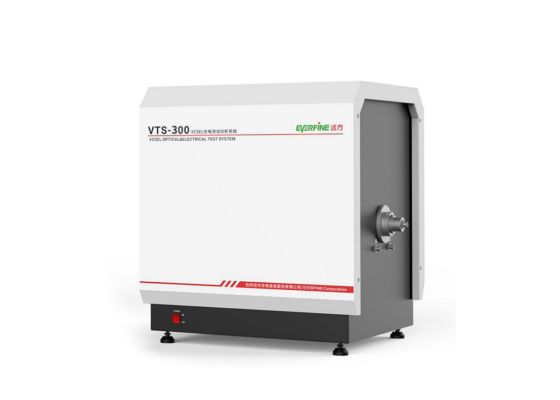

VTS-300 VCSEL光電測試分析系統
集VCSEL光譜、輻射、溫度、電學特性測量功能於一體

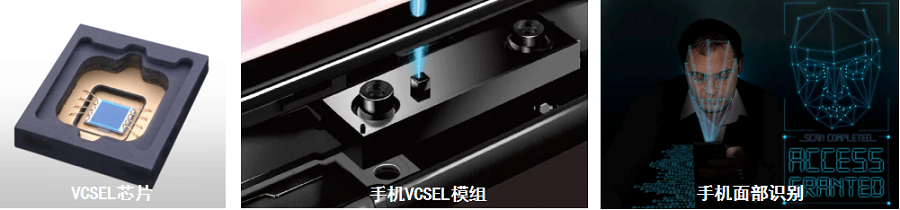

典型應用場景 |

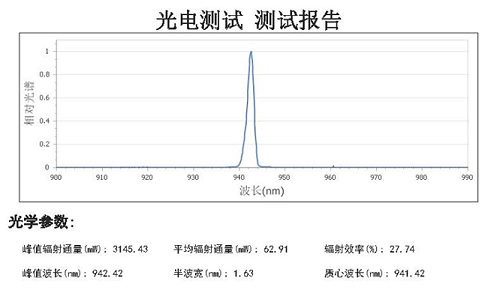

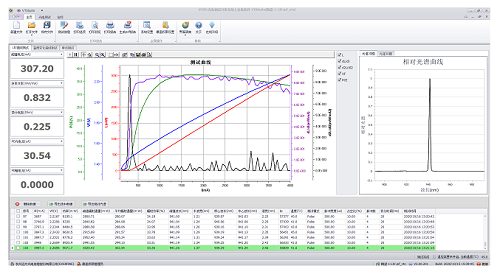

VTS-300 VCSEL光電測試分析系統光譜分辨率高，主要用於手機、手表、平板等VCSEL芯片的光譜曲線、輻射功率、光電轉換效率、LIV曲線等參數的測量。
主要特點 |
．高光譜分辨率
光譜帶寬高達0.2nm，波長準確度0.05nm，特別適合於帶寬較窄VCSEL激光器測量。
．測量動態範圍大
測量動態範圍大，適用於不同功率VCSEL產品，及同一VCSEL產品的LIV曲線的測量。
．測試功能全面、同步性好
測試功能覆蓋VCSEL光、色、熱等性能。配置VCSEL測量專用μs級脈沖電源（恒流型），脈沖測量同步性好，測量精確。
主要技術指標 |
| 型 號 | VTS-300 |
| 光譜範圍 | 800-1000nm |
| 半峰帶寬 | 0.2nm |
| 波長準確度 | 0.05nm |
| 溫控夾具控溫方式 | TEC自動控溫，精度0.1℃（選配項） |
| 可實現PD電流測量（選配項） | |
| 配us級和ns級脈衝電源（根據客戶需求） | |
| VCSEL測量專用us脈衝電源 | VCSEL測量專用us脈衝電源（選配） |
| 脈衝寬度：100μs~30ms 佔空比：1%~10% | 最小脈寬: 1ns |
| 脈衝恆流測量範圍：0~5A | 峰值電流：15A |
| 脈衝電壓測量範圍：0~5V | 峰值電流：15A |
| 最大輸出能力：5A/5V | 重複頻率：100MHz |
| 電壓電流測量準確度：0.2%读数+0.1%量程 | 重複頻率：100MHz |
