適用條件

給定技術指標適用于以下條件：預熱 30 分鐘，同時儀器處於校準週期內並執行過自校準

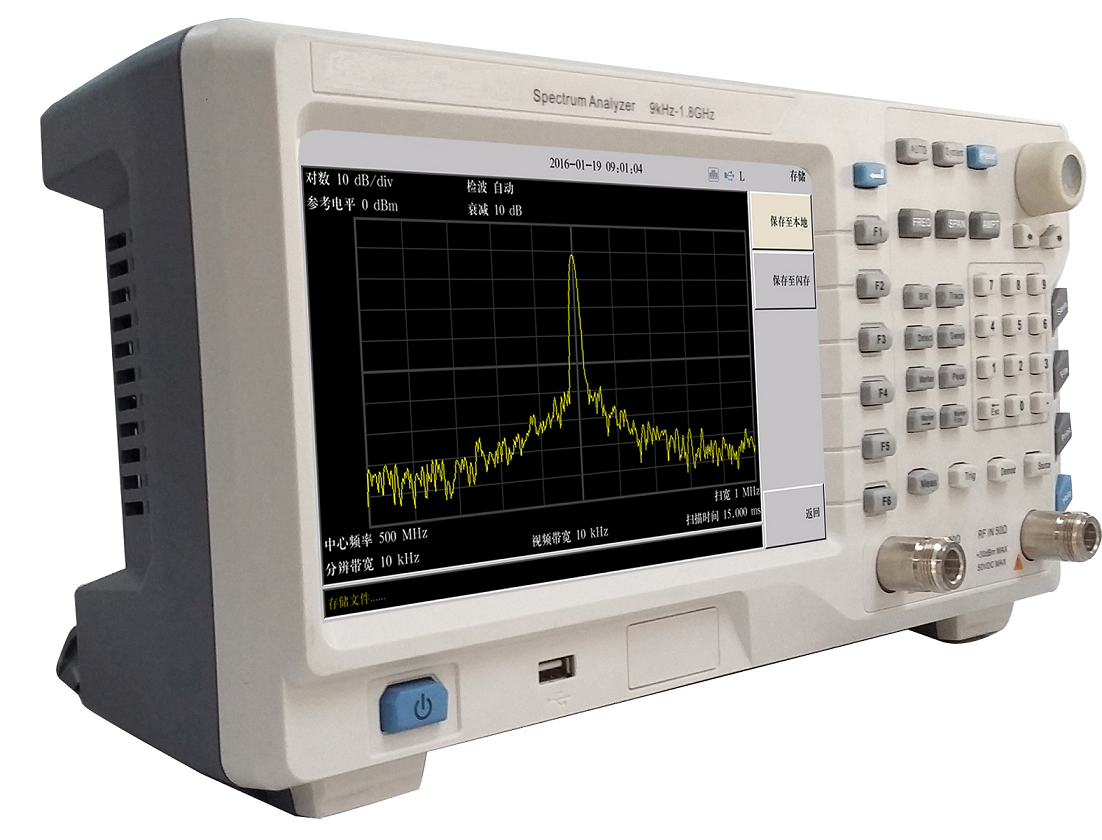

型號

SA4010B

SA4030B

頻率範圍

9kHz~1.8GHz

9kHz~3.6GHz

頻率讀數精度

±（頻標讀數×頻率基準精度+ 1%×掃寬+ 10%×RBW+0。5×[掃寬/（掃描點-1）] + 1Hz）

內部基準（10MHz）

老化率

<1ppm/年

温漂

<0.5ppm （15℃ 至 35℃）

分辨率带寬（RBW）

範圍(<10Hz 為選件)

1Hz 至 500kHz（以 1 至 10 連續步進）、1MHz、3MHz

選擇性（60dB/3dB）

RBW≤500kHz

<5：1 典型值（數位實現，接近高斯形狀）

精度

<5% 典型值

視頻帶寬（VBW）

10Hz 至 3MHz

顯示平均噪聲電平（1Hz 分辨率帶寬，射頻衰减器 0dB）

前置放大器關

1MHz 至 10MHz <-130dBm

10MHz 至 1GHz <-135dBm

1GHz 至 1.8GHz <-134dBm

1MHz 至 10MHz <-130dBm

10MHz 至 1GHz <-135dBm

1GHz 至 3.6GHz <-130dBm

前置放大器開

1MHz 至 10MHz <-150dBm

10MHz 至 1GHz <-155dBm

1GHz 至 1.8GHz <-153dBm

1MHz 至 10MHz <-150dBm

10MHz 至 1GHz <-155dBm

1GHz 至 3.6GHz <-148dBm

相位噪聲

fc=500MHz

频偏 30kHz 時為 -90dBc/Hz

频偏 100kHz 時為 -100dBc/Hz

频偏 1MHz 時為 -115dBc/Hz

注：典型的 fc=500MHz RBW≤1kHz，取樣檢波，跡線平均次數≥10

掃描時間

非零掃寬

3ms 至 3000s

零掃寬

1ms 至 3000s

掃描模式

連續，單次

觸發

觸發源

自由，視頻，外部

外部觸發電平

5V TTL 電平，標稱值

頻率計數器

計數分辨率

1Hz、10Hz、100Hz、1kHz

計數器不確定度

頻率讀數×頻率基準精度+計數解析度

幅度精度（20℃至 30℃）

综合幅度精度（90%）

輸入信號範圍 0dBm 至-50dBm

±1.5dB

幅度

測量範圍fc≥10MHz

顯示平均噪聲電平 至 +20dBm

顯示平均噪聲電平 至+27dBm

最大安全輸入電平

平均連續功率

+23dBm

+27dBm

最大直流輸入電壓

50Vdc

50Vdc

輸入衰减器範圍

0 至 30dB，步進為 1dB

0 至 39dB，步進為 3dB

1dB 壓縮點

+7dBm

+7dBm

雜散和剩餘回應

TOI（三階失真）

>30MHz

+13dBm

SHI（二階失真)

>10MHz

+30dBm

輸入相關雜散信號

<-60dBc

剩餘回應

<-90dBm

<-85dBm

跟蹤信號源（選件）

頻率範圍

100kHz 至 1.8GHz

100kHz 至 3.0GHz

輸出功率

-30dBm 至 0dBm 1dB 步 進

-30dBm 至 0dBm 1dB 步 進

輸出平坦度

跟蹤信號源（100kHz 至 1.6GHz）± 3dB

跟蹤信號源（100kHz 至 3.0GHz）±3dB

獨立信號源（150MHz 至 1.6GHz）± 3dB

獨立信號源（150MHz 至 3.0GHz）±3dB

輸入/輸出

射頻輸入/出

N 型陰性（50Ω）

USB

設備端：USB 1.1 B 接頭 主控端：USB 2.0 A 接頭

LAN

10/100 Base-T，RJ-45 連接器

RS232

9 引脚D-SUB（陽頭）

FM/AM 音頻解調

耳機插孔

基準輸入/出

10MHz，BNC 陰頭

輸入功率 0dBm 至 +10dBm

輸出功率 0dBm±2dB

VGA

800*480，60Hz，15 引脚D-SUB（陰頭）

外觸發輸入

5V TTL 電平（±10V，100mA 最大）

常用參數

顯示器

TFT LCD，8 英寸

重量

最大重量 4kg

最大尺寸

335（W）×162（H）×116（D）mm

工作温度

0℃至 40℃

存儲溫度

-20℃至+70℃

電源

輸入電壓範圍

100V 至 240V

AC 頻率範圍

40Hz 至 60Hz

功耗

最大 20W
