隨著高壓直流輸電線路的建成，環境安全監測變得愈發重要。“離子流密度”就是其中一項重要監測參數。在線路設計和建設中，需要將這些量控制在合理範圍，以滿足環境保護要求。

  直流導體電暈時，電離形成的離子在電場力的作用下，向空間運動形成離子流。地面單位面積截獲的離子流稱為離子流密度，單位：nA/m2

  直流輸電線路地面離子流密度分佈示意圖           雙極直流輸電線路電力線和帶電離子分佈示意圖

目前我國使用的標準為：

DL/T1089-2008 《直流換流站與線路合成場強、離子流密度測量方法》

DL/T1088-2008 《±800kV特高壓直流線路電磁環境參數限值》

ICD-1離子流密度檢測系統，可以讓用戶輕鬆，準確的測量直流輸電線路下的離子流密度，並嚴格遵循標準。檢測系統由主機、標準1m×1m Wilson平板（可選便攜式0.4m×0.4m威爾遜平板）、無線傳輸模塊、操作系統（專用軟件+筆記本電腦）四部分組成。

產品性能

嚴格遵循標準測量要求

• ●測量系統具有自動記錄功能
• ●可測量離子流密度大小和極性
• ●採用平板式雙面金屬板（Wilson平板）來收集電荷來測量離子流密度，尺寸：1m×1m
• ●記錄間隔時間可根據用戶需要選擇（最長３０ｓ）
• ●可自動生成測量報告和圖表，並保留原始測量數據
• ●自動給出統計值，符合評價標準
• ●主機與計算機的連接採用無線發射技術
• ●高靈敏度主機，可在測量中解決背景干擾
• ●內置可充電鋰電池，為用戶提供長久電力
• ●可選量程範圍，為用戶提供方便測量選擇

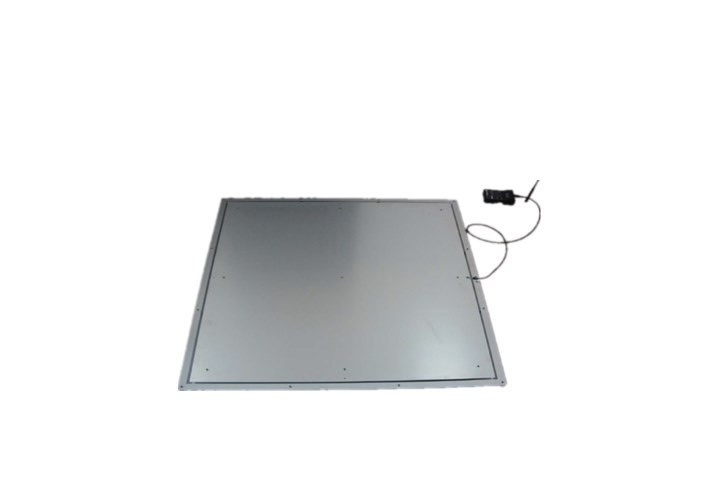

Wilson平板

離子流採集板（威爾遜平板）用於截獲空間離子電流。離子流採集板的面積應足夠大，使其截獲的離子電流較大，易於進行測量。根據國家標準要求採用1m×1m雙層金屬板。也可採用較小面積的離子流採集板（0.4m×0.4m可選），可以在一定區域佈置較多的測量點，這在換流站的測量中尤為重要；

離子流採集板採用雙面鋁板製作。採集板的上表麵包括離子流採集面、絕緣帶和屏蔽環。離子流採集板採用了國際最優化的比例設計，可使採集板的誤差降至最低,為用戶提供全方位配置方案。

技術參數
