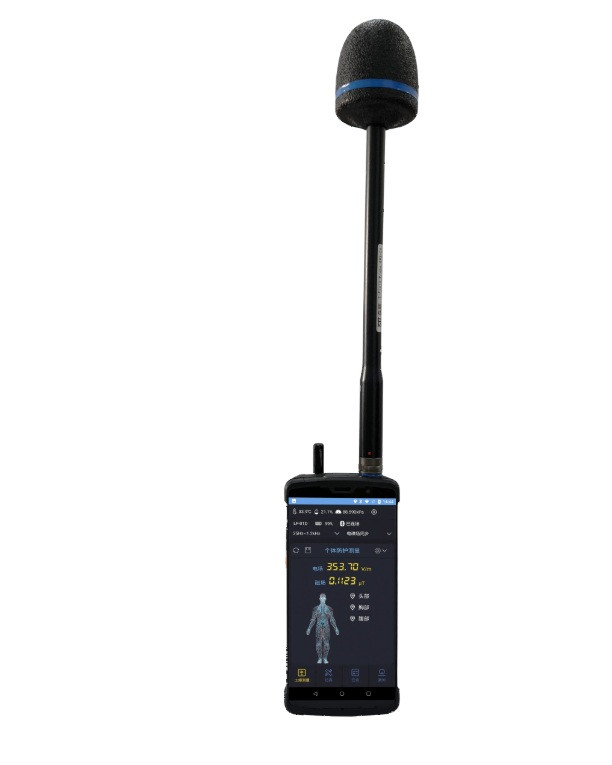

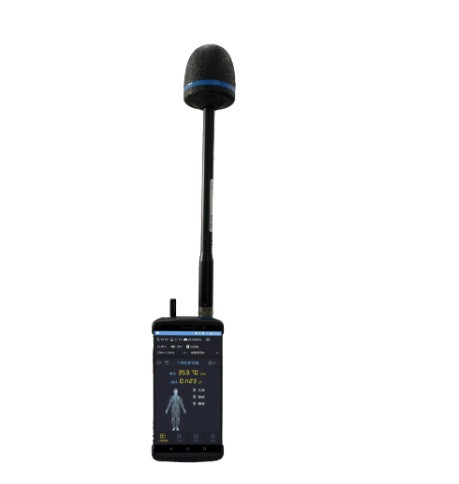

SEM-600D電磁輻射分析儀
SEM-600D電磁輻射分析儀是一款性能強大的用於1Hz~100kHz電磁場監測、高頻電磁場監測、超高頻輻射監測及微波輻射監測的超寬頻電磁輻射分析儀。配套的電磁場探頭涵蓋了1Hz ~ 60GHz,從低頻到毫米波頻段,其中1Hz~30MHz為選頻式電磁場監測,100kHz~60GHz為寬頻帶場強監測。主機配射頻電磁場探頭,對行動通訊基地台、廣播電視、雷達等超高頻輻射及微波輻射進行監控。主機配低頻電磁場探頭,可監控工作場所、交流輸變電工程、用電設施的工頻電磁場以及車輛、軌道運輸的電磁環境。高頻電磁場探頭用於工作場所、中短波廣播的高頻電磁場監測。

詳細介紹

主要特徵:

低頻、高頻、超高頻、微波一體超寬頻主機

1Hz ~ 100kHz電場和磁場探頭,支援電場和磁場同步監測、頻譜分析和選頻測量;

9kHz~30MHz高頻電磁場探頭嚴格依照標準要求分別選頻監測高頻電場和高頻磁場,準確依照限值標準進行評估;

直插式寬頻帶射頻場強探頭,可同時滿足高頻電場、超高頻輻射及微波輻射的監控需求

高達60GHz的微波輻射探頭,滿足雷達、衛星、毫米波頻段的微波輻射監控需求

內建同步環境溫度、相對濕度監測,方便數據分析及溯源;

內建交流架空輸電線路工頻電磁場模擬:依HJ24-2020標準模擬預測交流架空輸電線路工頻電場工頻磁場;支援不少於10個迴路的電磁場模擬預測;支援空間任意點位的電磁場模擬預測;支援監控資料及預測資料比對;

超高頻輻射量測參量功率密度、電場強度,1Hz~100kHz量測參量為電場強度、磁感應強度,高頻電磁場量測參量為電場強度、磁場強度;微波輻射量測參量為功率密度;

內建衛星導航定位模組,方便監控過程管理;

即時值、平均值、max值、時間曲線、頻譜分析等資料模式;

便攜式設計,超高頻輻射、微波輻射支援手持測量,1Hz~100kHz電場和磁場、高頻電磁場支援三腳架架設測量;

主機及探頭均內建電池供電,滿足4小時以上連續運轉使用;

內建溫度、濕度、大氣壓力測量,滿足監測資料的環境影響評估需求;

支援藍牙通訊和光纖通訊。

支援接取行動互聯網,進行資料傳輸。

產品符合以下標準:

《工作場所物理因素職業暴露限值 第2部:物理因素》(GBZ2.2-2007)

《工作場所物理因素測量 第1部:超高頻輻射》(GBZ/T189.1-2007)

《工作場所物理因素測量 第2部:高頻電磁場》(GBZ/T189.2-2007)

《工作場所物理因素測量 第3部分:1Hz~100kHz電場與磁場》(GBZ/T189.3-2018)

《工作場所物理因素測量 第5部:微波輻射》(GBZ/T189.5-2007)

《電磁環境控制限值》(GB8702-2014)

《輻射環境保護管理導則電磁輻射監測儀器與方法》(HJ/T 10.2-1996)

《交流輸變電工程電磁環境監測方法》(試行)(HJ681-2013)

《行動通訊基地台電磁輻射環境監測方法》(HJ972-2018)

《中波廣播發射台電磁輻射環境監測方法》(HJ 1136-2020)

《短波廣播發射台電磁輻射環境監測方法》(HJ 1199-2021)

《電磁輻射暴露限值與測量方法》(GJB5313A-2017)

《用於人體暴露評估的行動通訊基地台射頻場強、功率密度和比吸收率的測量》(IEC62232-2022)

《關於人體電磁暴露的直流磁場、1Hz~100kHz交流電場和交流磁場的測量-第一部分:測量儀器的要求》(IEC61786-1-2013)



應用範圍

工作場所物理因素測量:1Hz-100kHz電場和磁場;

工作場所物理因素測量:高頻電磁場;

工作場所物理因素測量:超高頻輻射;

工作場所物理因素測量:微波輻射;

交流輸變電工程、配電網、機房、家用電器、地鐵、高鐵等場所工頻電磁場監測;

通訊基地台、雷達、導航台、衛星地球站等電磁場監測;

長波、中波、短波、超短波等廣播電視設施電磁場監控;

高頻感應爐、烘乾設備、微波爐、微波理療儀、核磁共振等工科醫學設備監測;

電磁環境品質及安全評估;

國防電子對抗電磁曝露測量及安全評估。

產品性能

1.手持智慧終端

基於安卓平台構建,方便的行動互聯應用,以觸控+大螢幕的顯示的方式,拓展顯示空間,強調所見即所得

2.高頻電場、高頻磁場選頻監測

高頻電磁場探頭LF-30實現高頻電場、高頻磁場選頻監測及頻譜分析,依GBZ2.2的要求,高頻電場、高頻磁場選頻監測,且0.1~3MHz及3MHz-30MHz電場限值不同,磁場限值僅限於0.1MHz-3MHz,需選頻監測。

3.現場校準器

GBZ/T189.1、GBZ/T189.2和GBZ/T189.5都要求在測量前應按照儀器使用說明書進行校準,支援配備了TEM小室校準系統、STT-CAL-RF校準器用於高頻電磁場探頭、超高頻輻射探頭和微波輻射探頭的現場校準。

4.五個頻段獨立電磁場探頭

1Hz~100kHz電磁場探頭LF-01D、高頻電磁場探頭LF-30(9kHz-30MHz)、超高頻輻射探頭RF-06、微波輻射探頭RF-40(200MHz-40GHz)分別測量1Hz~100kHz輻射磁場和磁場、倍電輻射電磁場的輻射電磁場。

5.三軸全向探頭

1Hz~100kHz電場和磁場、高頻電磁場均採用三軸全向電場、磁場一體式探頭,超高頻輻射探頭和微波輻射探頭也皆是三軸全向設計,有良好的各向同性,在測量時不需要調整探頭的方向即可測量得到環境的電磁場,並降低測量系統的複雜度,降低測量系統的複雜度,可降低測量系統的複雜度,降低測量系統的複雜度,降低測量系統的複雜度,降低測量系統的複雜度,降低測量系統的複雜度,降低測量系統的複雜度,可降低測量系統的複雜度,降低測量系統的複雜度,降低測量系統的複雜度,可降低測量系統的複雜度,降低測量系統的複雜度,可降低測量系統的複雜度,降低測量系統。

6.人體頭胸腹部測量

GBZ/T189.3、GBZ/T189.1要求在頭部、胸部、腹部位置監測,GBZ/T189.2、GBZ/T189.5要求在頭部、胸部位置監測,開發了專用人體頭胸腹部測量功能模式,使得監測方便快捷。

7.輔助測量功能

溫濕度測量:環境溫度及濕度對監測儀正常測量有影響,監測標準及監測儀器中均給出了適合測量的溫度及濕度條件。給予溫度及濕度的記錄,幫助使用者對資料進行複現比對。

衛星定位:用於監測現場的定位及授時。同步採集定位資訊和時間,可以追溯監測的點位及時間,為報告審核和監管提供了技術條件



技術參數

SEM-600D手持智慧終端
硬體及顯示
處理器 8核2GHz
運存 4G
內存 64G
顯示類型 彩色液晶,LCD屏幕
顯示尺寸 6.0寸
顯示分辨率 1080P高清屏
觸控 觸控操作,支持多點觸控
拍照 內置攝像頭,支持現場拍照
行動網路 內置,支持4G全網通
指南針 內置,支持
無線通信 藍牙、WIFI
水平儀 支持
探頭通訊介面 光纖、藍牙,自適應切換
充電介面 Type-C
測量
顯示單位

V/m,kV/m,μW/cm2,mW/cm2, A/m,μT,mT;

根據監測結果單位自動切換:V/m和kV/m,μT和mT

結果類型

(三維全向)

即時值, max值, 平均值(方均根平均、算術平均),max平均值
三維分量 (X-Y-Z) 即時X值, 即時Y值, 即時Z值,總場強值
頻率範圍 1Hz~300GHz,取決於所選探頭的頻率範圍
探頭互換性 主機支援不同探頭互換
8h加權平均值 支援8小時加權平均值
測量模式 標準法和簡易法
人體測量 頭胸腹部測量模式
電磁場同步測量 支援分別同步測量電場和磁場
測量值類型 方均根值,方均根檢波
測量場類型 支持測量穩定場和不穩定場
資料儲存 支援資料本地存儲
資料查詢 支援查詢本地儲存的數據
數據導出 支援
輔助測量功能
溫度測量 能同步測量環境溫度
濕度測量 能同步測量環境相對濕度
大氣壓力測量 支援同步測量環境大氣壓力
定位功能 支援
列印功能 支援便攜藍牙印表機
電池電量 主機及探頭電量測量及顯示
通用說明
通用說明 IP65
電池 內建6000mAh可充電鋰電池
工作時長 大於6小時
充電時長 小於2小時
通訊介面 光纖、USB、藍牙4.1
工作溫度 -20 °C~+55 °C
工作濕度 相對濕度0~ 95%,無冷凝
尺寸 (高x寬x厚) 272mm×103mm×43mm
重量 550g
