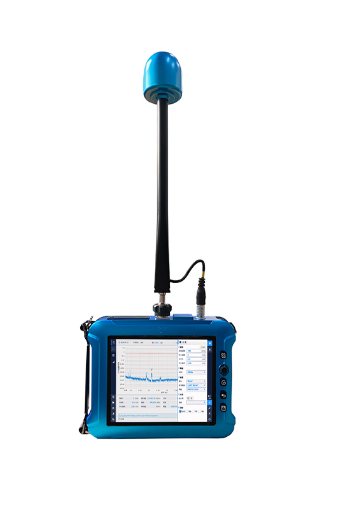

- OS-4P 選頻式電磁輻射監測儀
OS-4P選頻式電磁輻射監測儀充分綜合目前國內外相關電磁環境監測標準，基於CMA品質管控要素，開發的全流程智慧監測與資料管理軟體，極大的簡化測量流程提升使用者監測效率。
應用於2G、3G、4G、5G（含5G毫米波頻段）行動通訊基地台、廣播電視以及雷達的電磁輻射選頻監測。支援配置中短波電磁場探頭LF-30用於中波廣播、短波廣播以及高頻電磁場的電磁輻射選頻監測。支援配置低頻電磁場探頭LF-01D用於交流輸變電工程、車輛軌道運輸的電磁環境選頻監測。
OS-4P選頻式電磁輻射監測儀是創新的平台化跨代產品，在選頻測量為主的基礎上，可連接綜合場強測量探頭，具有完善的測量性能和功能、以及可靠的質量保證，同時，儀器具有更快的測量速度，更小的重量和尺寸，貼合《5G移動通信基站電磁輻射環境監測方法
OS-4P選頻式電磁輻射監測儀綜合《5G行動通訊基地台電磁輻射環境監測方法》HJ1151-2020及目前國家相關電磁環境監測標準，基於CMA品質管控要素，開發的全流程智慧監測與資料管理軟體，極大的簡化測量流程提高使用者監測效率。
同時，OS-4P選頻式電磁輻射監測儀配備了頻率為3.5GHz的現場射頻校準器STT-CAL-RF2專用於5G頻段電磁場現場校準，使現場測量數據品質可靠且有保障。
適用標準
OS-4P選頻式電磁輻射監測儀符合以下標準：
《電磁環境控制限值》(GB8702-2014)
《輻射環境保護管理導則電磁輻射監測儀器與方法》（HJ/T 10.2-1996）
《交流輸變電工程電磁環境監測方法》（HJ 681-2013）
《行動通訊基地台電磁輻射環境監測方法》（HJ972-2018）
《5G行動通訊基地台電磁輻射環境監測方法（試行）》（HJ1151 -2020）
《工作場所物理因素測量 第3部分：1Hz～100kHz電場與磁場》（GBZ/T189.3-2018）
《電磁輻射暴露限值與測量方法》（GJB5313A-2017）
《限制電磁場暴露的導則（100kHz-300GHz）》（ICNIRP2020導則）
《限制時變電場和磁場暴露的導則（1Hz~100kHz）》（ICNIRP2010導則）
《用於人體暴露評估的行動通訊基地台射頻場強、功率密度和比吸收率的測量》（IEC62232-2017）
《關於人體電磁暴露的直流磁場、1Hz～100kHz交流電場和交流磁場的測量-第一部分：測量儀器的要求》（IEC61786-1-2013）
《Measurement of radio frequency electromagnetic fields to determine compliance with human exposure limits when a base station put into service》（ITU-T K.100-201907）
《中波廣播發射台電磁輻射環境監測方法》（HJ1136-2020）
《投入運作基地台的射頻電磁場測量及其人體暴露限值符合性判定》（YD/T3731-2020）
OS-4P選頻式電磁輻射監測儀主要有四種模式可供選擇：
頻譜分析模式
頻譜分析模式用於對空間中電磁環境頻譜狀況進行測量，該模式下可以自動識別選頻探頭的天線係數，任意設定探頭頻段範圍內的起始與終止頻率，可以對頻譜中任意頻段進行積分計算；自動識別******值頻點，可標記頻譜內任意頻點的信息，選擇不同的電感控製曲線值曲線； 3600秒的全部頻譜數據，支援自動回放所有頻譜數據，支援對數據進行二次計算處理，可將任意時刻頻譜的數據儲存為文字或EXCEL格式。
選頻測量模式
選頻測量模式用於對已知工作頻段的訊號的快速測量，該模式下可直接完成多個已知頻段的積分計算，得到各頻段的積分值，選擇不同的電磁控制限值曲線，可以得到該頻段的積分值與限值的百分比；該模式內置移動、聯通、電信運營商的各個工作頻段，並且可以得到各個運營商百分比的總值和值列表進行測量。
訊號分析模式
訊號分析模式可以將選頻儀主機當作頻譜儀使用，在該模式下主機射頻介面可以接其它類型天線，可在100kHz-6GHz頻段內設定任意頻段測量訊號電平，透過設定不同的RBW、參考電平等參數，對訊號進行頻譜分析。
雷達測量模式
雷達測量模式專為雷達電磁輻射測量而設計，推出了100KHz~40GHz測量主機OS-4P EP、30MHz~6GHz的三軸向電場天線SRF-06和6GHz~18GHz的SRF-18單軸向電場天線以及18GHz~40GHz 的SRF-40雷達訊號的峰值和方均根值，******值和平均值，支援對雷達訊號進行時域分析和頻域分析，從中可了解雷達脈衝的振幅、脈寬、週期與重複頻率。
應用範圍
5G行動通訊基地台電磁輻射環境監測
5G、4G、3G、2G共址行動通訊基地台的電磁輻射環境監測
空中交通管制雷達、場面監視雷達和氣象雷達及其他雷達的電磁輻射監測
導航台、衛星地球站、數位微波接收站等的射頻電磁場監控
長波、中波、短波、超短波等廣播電視發射設施中短波及射頻電磁場監控
高頻感應爐、烘乾設備、微波爐、微波理療、核磁共振等工科醫學設備電磁洩漏監測
交流輸變電工程、家用電器、車輛、軌道運輸等場所低頻電磁場監控
工作場所1Hz-100kHz電磁場、高頻、超高頻、微波電磁曝露職業衛生檢測
電磁環境品質及安全評估
國防電子對抗電磁曝露測量及安全評估
主要特徵
創新的高精度小尺寸選頻探頭，更精準的空間定位
1Hz-40GHz 低頻電磁場、中短波電磁場、射頻電磁場多探頭組合選頻測量儀器
可接入1Hz-60GHz多種綜合場強測量探頭
配套便攜式3.5GHz射頻電磁場校準器
小巧輕便，易於現場測量使用
針對戶外便攜式測量應用的8吋彩色液晶觸控螢幕、快速按鍵等外觀結構設計
1Hz-40GHz依據GB8702-2014標準限值及方法的電磁場曝露安全評估
準確貼合《5G行動通訊基地台電磁輻射環境監測方法》HJ1151-2020的技術要求
內建各行動通訊業者5G、4G、3G、2G基地台及廣播電視選頻測量，支援任意頻段積分，支援自訂編輯選頻測量清單
全流程設計」偵測管理方案，全流程智慧管理系統（選購），無縫接取輻射環境監測管理平台，支援監測資料頻譜圖及報告無線上傳輻射環境監測管理平台
內建GPS 定位，方便監控過程管理
便利的軟體操作介面，一鍵測量，一鍵儲存，自動最佳化測量設定
即時值、平均值、Max值、測量值隨時間曲線、選頻場強、頻譜曲線等資料模式
更快的測量速度，30MHz-6GHz全頻段全向測量≤250ms(@RBW=300kHz)
經中國計量院（證書編號：CLzx2021-10306）、泰爾實驗室（編號：CTTLJL2020-B20X08883）、華南計量院（證書編號：WWD202100302）憑證校準，透過電磁輻射銦磁場相容於電波測量50-WDC磁場編號（WDCD2010-WDC磁場可轉接器（WDC磁場）。服索取）
覆蓋氣象雷達，空中交通管制雷達，場面監視雷達工作頻段，時域測量快速捕捉雷達脈衝訊號
軟件功能
| OS-4選頻分析儀軟體V1.0 | |
| 操作模式 |
頻譜分析模式 選頻測量模式 訊號分析模式 雷達測量模式 |
| 作業系統 | 支援Windows平台 |
| 游標 | 支援遊標，peak值 |
| 測量結果 | 功率密度、電場強度、磁場強度，電場頻譜曲線，磁場頻譜曲線，功率密度頻譜曲線 |
| 錄影及回放 | 監控頻譜錄製及回放功能，可展示任意時間點儲存的頻譜 |
| 積分功能 | 滾輪及手動拖曳遊標設定積分上下限，積分計算場強值 |
| 標準限值 | 內建GB8702-2014限值，100kHz-6GHz |
| 選頻測量列表 | 內建行動、聯通、電信的5G、4G、3G、2G基地台頻段選頻測量列表，中波廣播、短波廣播、FM廣播、VHF電視、UHF電視的選頻測量列表，支援用戶自訂測量列表 |
| 天線存取 | 自動辨識選配天線並匯入天線因子，支援用戶自用天線存取及導入天線因子 |
| 操作語言 | 支援簡體中文、繁體中文、英語 |
| 數據導入導出 | 支援頻譜、資料、設定檔及圖片的匯入和匯出 |
| 平台接取 | 支援接入各省及生態環境部輻射監測管理平台 |
| 5G測量 | 6分鐘平均值測量，支援滑動平均和測量完成保持 |
| 天線因子 | 用於顯示場強單位測量結果，可依校正結果修改；並可建立並儲存別的廠商和類型天線的天線因子，可點選選擇使用 |
| 延長線插入損耗 | 用於補償測試時延長線對於功率電平的損耗，已保存在主機軟體中 |
| 單位 | μW/cm2，W/m2，V/m，A/m，dBm，dBμV，dBμV/m |
| 各向同性測量 | 預設三軸自動測量模式，內部依序切換三個軸向，自動計算得到綜合值；亦可選擇單軸測量，僅使用單軸進行測試 |
| 限值功能 | 可輸入任意限值，超過限值會自動提示 |
| 暫停功能 | 點擊暫停按鈕，圖表顯示會被鎖定，但後台會繼續測量 |
| 結果存儲 | 可自訂儲存位置，儲存時同時儲存資料清單（記事本檔案）和頻譜圖截圖（圖片檔案）兩個文件 |
| 結果瀏覽 | 可以直接在軟體中瀏覽記事本文件，重現保存的頻譜圖，並可以繼續對該頻譜圖進行標記、積分運算等操作 |
| 測量設定 | 可依不同需求，在主機軟體中手動配置各種設定參數 |
| 儲存 | 支援頻譜、資料儲存、支援設定檔儲存、支援截圖存儲 |
| 數據上傳 | 主機透過無線網卡、USB轉有線上網等設備，即可連接互聯網，對資料進行上傳 |
| 資料傳輸 | 可直接用U盤讀取保存的數據 |
| 無線功能 | 內建WIFI無線通訊模組 |
| GPS功能 | 內建GPS，（在戶外空曠地區）自動取得GPS訊號 |
| PC端資料軟體 | 選配，支援Windows平台，用於讀取瀏覽和分析處理選頻分析儀保存的資料文件，包括但不僅限於標記、積分、更改測量單位等，實現測量資料的重播和溯源，方便出具檢測報告。 |
| 中短波電磁場測量軟體（選配） | |
| 頻率範圍 | 9kHz～30MHz |
| 作業系統 | 支援Windows平台，OS-4P主機 |
| 頻譜分析 | FFT頻譜分析，電場和磁場頻譜曲線 |
| 游標 | 支援遊標，PEAK值，支援不少於5個遊標 |
| 時域曲線 | 顯示測量值隨時間變化曲線 |
| 積分功能 | 拖曳遊標設定積分上下限，積分計算場強值 |
| 標準限值 | 內建GB8702-2014、ICNIRP限值 |
| 測量結果 | 中短波電場強度，中短波磁場強度，電場頻譜曲線、磁場頻譜曲線 |
| 操作語言 | 支援簡體中文 |
| 儲存 | 支援頻譜、資料存儲、支援截圖存儲 |
| 數據導出 | 支援頻譜、數據導出 |
| 低頻電磁場測量軟體（選配） | |
| 頻率範圍 | 1Hz～400kHz |
| 作業系統 | 支援Windows平台 |
| 頻譜分析 | FFT頻譜分析，電場和磁場頻譜曲線 |
| 游標 | 支援遊標，peak值，支援不少於5個遊標， |
| 時域曲線 | 顯示測量值隨時間變化曲線 |
| 積分功能 | 拖曳遊標設定積分上下限，積分計算場強值 |
| 標準限值 | 內建GB8702-2014限值 |
| 測量結果 | 工頻電場強度，工頻磁場強度，電場頻譜曲線、磁場頻譜曲線 |
| 三軸向測量 | 支援3個軸向的電場和3個軸向的磁場獨立測量 |
| 操作語言 | 支援簡體中文 |
| 儲存 | 支援頻譜、資料存儲、支援截圖存儲 |
| 數據導出 | 支援頻譜、數據導出 |
| 寬頻射頻電磁場測量軟體（選配） | |
| 頻率範圍 | 100Hz～60GHz |
| 作業系統 | 支援Windows平台，OS-4P主機 |
| 操作模式 | 射頻場強 |
| 時域曲線 | 顯示測量值隨時間變化曲線 |
| 測量結果 | 電場強度、磁場強度、功率密度 |
| 三軸向測量 | 支援3個軸向的電場或磁場 |
| 操作語言 | 支援簡體中文 |
| 儲存 | 支援資料存儲、支援截圖存儲 |
| 數據導出 | 支援數據導出 |
技術參數
主機OS-4P
|
射頻參數 |
|||||
| 頻率 | 頻率範圍 | OS-4P | OS-4P Adv | OS-4P Pro | OS-4P EP |
| 9kHz～6GHz | 9kHz～9.5GHz | 9kHz～20GHz | 9kHz~40GHz | ||
| 頻率誤差 | ＜被測頻率的10-4數量級 | ||||
| 內部基準(10MHz) | 老化率：<1ppm/年 | ||||
| 溫漂：<1ppm/℃ | |||||
| 解析度頻寬（RBW） | 範圍 | 1Hz～10MHz（以1,2,3,5為步進） | |||
| 檢波方式 | RMS、峰值 | ||||
| 幅度 | 顯示範圍 |
DANL～+23dBm（>30MHz） DANL～+10dBm（100kHz～30MHz） |
|||
| 絕對電平精度 | ±1.5dB | ||||
| 射頻輸入 | 接口類型 | N型母頭，50Ω | |||
| 安全輸入電平 | +23dBm（平均連續功率,＞30MHz） | ||||
|
直流輸入電平 |
12VDC | ||||
| 輸入衰減器範圍 | 0至30dB，1dB步進 | ||||
| 1dB壓縮點 | +10dBm | ||||
| 天線資料介面 | 多芯航空插頭，控制三軸全向天線，自動辨識天線並取得天線的天線因子 | ||||
| 頻譜分析模式 | |
| 測量原理 | 頻譜分析 |
| 測量值類型 |
即時值：顯示目前的測量結果 max值：max值保持模式 平均值：滑動平均值或定時平均值可選 |
| 限值功能 | 內建GB8702-2014、ICNIRP2020公眾、ICNIRP2020職業、ICNIRP2010公眾、ICNIRP2010職業等限值，支援自訂安全限值，超過限值會提示，能夠給出頻點場強值（或功率密度值）與限值的百分比 |
| 標記功能 |
自動顯示峰值頻點和場強 可手動輸入標記頻點 標記資訊在頻譜圖下方資料顯示欄顯示 |
| 積分功能 | 頻譜圖上任意頻點之間的場強值可進行積分計算，能夠同時給出即時值、峰值、平均值三條曲線的積分值 |
| 噪音抑制 | 積分功能開啟時，可設定雜訊抑制功能，取得動態雜訊底，可手動設定訊號雜訊比，動態濾除雜訊影響 |
| 幅度設定 | 可設定參考幅度1V/m、10 V/m、30 V/m 、100 V/m、1000 V/m，不同參考幅度對應的噪音底度不同，參考幅度越大，噪音底度越高，測量靈敏度越低 |
| 切軸功能 | 使用三軸天線進行全向測量或單獨使用X軸、Y軸、Z軸進行測量 |
| 平均功能 | 可選擇滑動平均或定時平均：滑動平均為當前時間向前推移的設定時間內的平均值；定時平均則為設定時間內的平均值，達到設定時間自動暫停測量 |
| 儲存功能 | 點選儲存後，可選擇儲存資料檔案（所有數據，.os4類型資料）、資料清單（文字檔案或EXCEL檔案）、頻譜分析圖和截圖檔案（圖片檔案）多個文件 |
| 自動儲存功能 | 當選擇定時平均時，可設定自動儲存，即達到設定時間時，自動將所選保存資料類型（同儲存功能一致）自動儲存到指定資料夾下 |
| 瀏覽功能 | 可以直接在主機瀏覽記事本文件，調取查看已儲存的頻譜圖 |
| 錄製與回放功能 | 選擇儲存所有資料後，可以對儲存時間內的資料進行瀏覽回放，並且可以再次對資料進行軌跡切換、積分、標記、儲存、截圖等操作 |
| 選頻測量模式 | |
| 測量原理 | 頻譜分析，然後將內建的多個頻段（含用戶自訂頻段）分別進行積分計算頻段內的總場強 |
| 內建電信商頻段 | 行動、聯通、電信三大業者各2G、3G、4G、5G頻段、廣播電視訊段的選頻測量值及總場強值 |
| 自訂 | 可自訂探頭範圍內任意頻段，可設定個數20000個以上 |
| 結果類型 |
即時值 平均值 Max值 結果類型同時顯示 |
| 測量時間 | 可設定測量1s～24h內的平均值和峰值 |
| 限值功能 | 內建GB8702-2014、ICNIRP2020公眾、ICNIRP2020職業、ICNIRP2010公眾、ICNIRP2010職業等限值，支持自訂安全限值，超過限值會提示，能夠給出頻點場強值（或功率密度）與限值的百分比 |
| 結果顯示 | 表格顯示電信業者服務名稱（或自訂名稱），對應的頻段、場強等 |
| 噪音抑制 | 可設定雜訊抑制功能，取得動態雜訊底，可手動設定訊號雜訊比，動態濾除雜訊影響 |
| 幅度設定 | 可設定參考幅度1V/m、10 V/m、30 V/m 、100 V/m、1000 V/m，不同參考幅度對應的噪音底度不同，參考幅度越大，噪音底度越高，測量靈敏度越低 |
| 切軸功能 | 使用三軸天線進行全向測量或單獨使用X軸、Y軸、Z軸進行測量 |
| 平均功能 | 可選擇滑動平均或定時平均：滑動平均為當前時間向前推移的設定時間內的平均值；定時平均則為設定時間內的平均值，達到設定時間自動暫停測量 |
| 儲存功能 | 點擊儲存後，可選擇儲存資料檔案（所有數據，.os4類型資料）、資料清單（文字檔案或EXCEL檔案）和截圖檔案（圖片檔案）以及最後一刻的頻譜截圖（圖片檔案後台自動產生頻譜圖） |
| 自動儲存功能 | 當選擇定時平均時，可設定自動儲存，即達到設定時間時，自動將所選保存資料類型（同儲存功能一致）自動儲存到指定資料夾下 |
| 瀏覽功能 | 可以直接在主機瀏覽記事本文件，調取查看已儲存的截圖 |
| 錄製與回放功能 |
選擇儲存所有資料後，可以將儲存時間內的資料瀏覽回放，並且可以再次儲存資料、截圖等操作 |
| 雷達測量模式 | |
| 測量原理 | 利用電平時域取樣技術，對雷達工作頻段快速測量得到峰值及方均根值 |
| 測值類型 |
RMS 即時值：顯示目前的 RMS 值測量結果 RMS max值：RMS max值保持 峰值即時值：顯示目前的峰值測量結果 峰值max值：峰值的max值保持 |
| 最小測量脈衝寬度 | 連續預覽模式8ns，連續串流模式128ns |
| 測量頻寬 | 100MHz/2n，n=0,1,2……10 |
| 場強觸發功能 | 可設定脈衝觸發場強，當測量脈衝場強達到設定觸發閘限後，捕捉訊號波形 |
| 測量模式 | 連續預覽模式、連續串流模式 |
| 儲存功能 | 儲存時可選擇儲存資料檔案（所有數據，.zf類型資料）、資料清單（文字檔案或EXCEL檔案）和截圖檔案（圖片檔案） |
| 自動儲存功能 | 當選擇定時平均時，可設定自動儲存，即達到設定時間時，自動將所選保存資料類型（同儲存功能一致）自動儲存到指定資料夾下 |
| 瀏覽功能 | 可以直接在主機瀏覽記事本文件，調取查看已儲存的截圖 |
| 回放功能 | 選擇儲存所有資料後，可以將儲存時間內的資料瀏覽回放，並且可以再次儲存資料、截圖等操作 |
| 訊號分析模式 | |
| 測量原理 | 訊號頻譜分析原理，相當於一台專業的頻譜分析儀 |
| 軌跡類型 |
即時值：顯示目前的測量結果 max值：max值保持模式 平均值：滑動平均值 刷新：刷新目前測量，重新顯示目前結果類型 |
| 檢波方式 | RMS檢波、峰值檢波（選配） |
| 參考電平 | -80dBm～+23dBm（>30MHz） |
| 衰減器 | 手動設定或自動設定 |
| 前級擴大機 | 手動設定開關 |
| 通用參數 | |
| 工作溫度 | -10℃～+50℃ |
| 濕度 | ≤95%RH，無冷凝 |
| 重量 | 2.23kg，不含天線及延長線 |
| 尺寸(長X寬X高) | 251mm×194mm×65mm |
| 顯示 |
IPS高清螢幕、防刮電容觸控螢幕 8英寸，1024*768像素 |
| 接口 |
天線資料介面：天線控制 USB 光纖 無線WIFI |
| 數據射頻延長線 | 長度1.8米，內建晶片，插損自動補償，N型接頭 |
| 供電 |
11.1V/6.8AH鋰電池 工作時間3.5小時（標稱） |
| 充電器 | 100V～240V@50Hz輸入，12.6V/3A輸出，2.5小時充滿（標稱） |
| 校準週期 | 12個月 |
| 防水防塵 | IP55 |
| 靜電抗擾度 | 符合 GB/T17626.2 標準測試等級空氣放電 15kV, 接觸放電 8kV |
| 靜電抗擾度 |
符合 GB/T17626.3 標準試驗等級 80MHz~6GHz, 30V/m |
| SRF-06三軸全向電場天線 | |
| 頻率範圍 | 30MHz～6GHz |
| 天線類型 | 電場，偶極子天線 |
| 感測器類型 | |
