GO-CS中心旋轉反光鏡分佈光度計

1、基本工作原理：

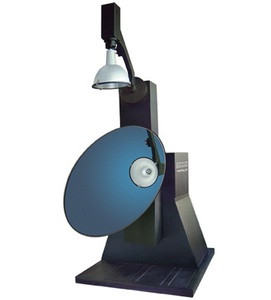

      本系統有三個旋轉軸。燈具繞自身軸（C軸）旋轉，主軸（γ軸）驅動反光鏡繞其中心點旋轉，將燈具的反射光反射到探測器上。與此同時，輔助軸（auxiliary axis）同步逆向旋轉，始終保持燈架處於垂直位置，從而保證燈具在測量過程中處於正常的燃點位置，實現燈具在主軸（main axis）方向的測量。

 2、技術特性：
      中心轉動反射鏡式分佈光度計雖已應用40年左右，但一直存在不可克服的原理性問題。由於被測光源要在相當大的空間範圍內作準圓周運動，下列因素影響被測光源的發光穩定性：由暗室上下溫差帶來的環境溫度交變；運動中的振動、衝擊和向心力；氣體放電燈的放電電弧在運動中切割地球磁力線影響燈內的電弧分佈；運動產生的氣流導致被測光源表面溫度發生變化。上述不利因素的影響因被測光源不同而不同，多數氣體放電燈，極易產生5%左右或以上的測量誤差，嚴重可達10%以上。而且系統無法進入快速測量狀態，否則上述不利因素會進一步加劇。支承燈具的輔助軸必須要與主軸反向同步，分佈光度計總體角度精度較難做到較高水平。本系統中為了要實現被測光源的朝上和朝下點燃，需要更高的暗室高度。



3、 技術文件格式：
1） *.GOS 遠方GO系列產品光度數據文件格式
2） *.CIE CIE文件格式
3） *.CEN CEN文件格式
4） *.IES IESNA 北美標準格式
5） *.TM14 TM14 文件格式(英國標準)
6） *.CIB CIBSE 文件格式
7） *.EUT EULUMDAT 文件格式 (德國標準)4、主要技术指标：

5、选型表：
